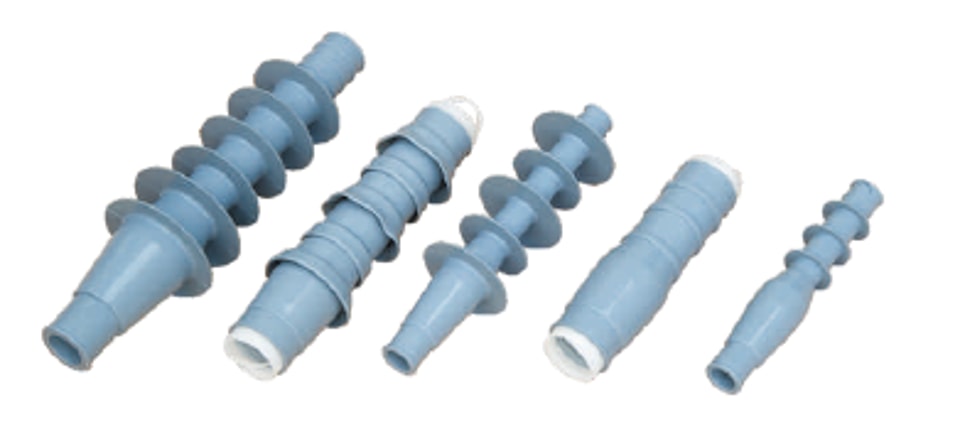

Extrémité de câble rétractable à froid 10 kV

Application :

Convient au raccordement de câbles d’alimentation unipolaires ou tripolaires à isolation PVC, polyéthylène réticulé ou caoutchouc, pour les niveaux de tension 3,6/6 kV, 6/6 kV, 6/10 kV, 8,7/10 kV et 8,7/15 kV. Assure l’étanchéité, l’isolation et le contrôle du champ électrique. Particulièrement adapté aux environnements inflammables et explosifs tels que le pétrole, l’industrie chimique et l’exploitation minière.

Demander un devis

Description du produit

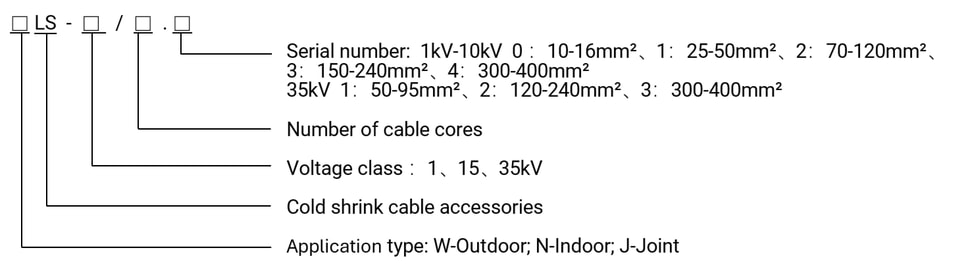

Description du modèle

Paramètre

Nom du produit		Type	Section du câble (mm²)
Terminaison de câble extérieure rétractable à froid 10 kV	Unipolaire	WLS-15/1.1	25-50
		WLS-15/1.2	70-120
		WLS-15/1.3	150-240
		WLS-15/1.4	300-400
	Tripolaire	WLS-15/3.1	25-50
		WLS-15/3.2	70-120
		WLS-15/3.3	150-240
		WLS-15/3.4	300-400
Terminaison de câble intérieure rétractable à froid 10 kV	Unipolaire	NLS-15/1.1	25-50
		NLS-15/1.2	70-120
		NLS-15/1.3	150-240
		NLS-15/1.4	300-400
	Tripolaire	NLS-15/3.1	25-50
		NLS-15/3.2	70-120
		NLS-15/3.3	150-240
		NLS-15/3.4	300-400

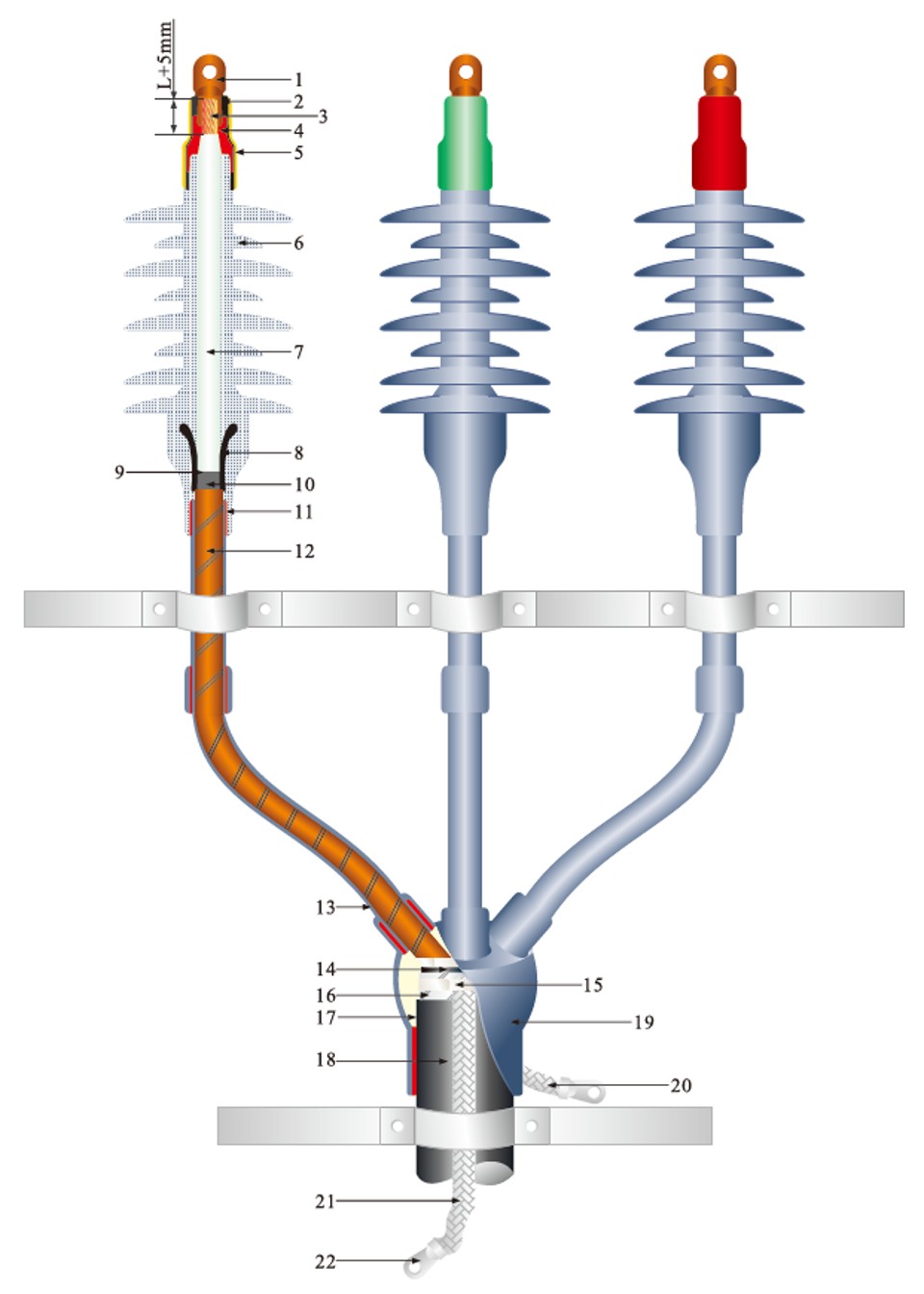

1. Cosse de connexion
2. Ruban adhésif auto-adhésif J-20
3. Âme du conducteur
4. Mastic d'étanchéité
5. Tube d'étanchéité chromatographique
6. Couche isolante principale
7. Corps de terminaison
8. Cône de contrainte
9. Ruban semi-conducteur
10. Couche de blindage semi-conductrice
11. Mastic d'étanchéité
12. Ruban de blindage en cuivre
13. Tube isolant rétractable à froid
14. Doublure
15. Ressort à force constante
16. Armure en acier
17. Adhésif de remplissage
18. Gaine extérieure du câble
19. Gaine bifurquée rétractable à froid
20. Fil de mise à la terre blindé
21. Fil de mise à la terre blindé et armé
22. Borne de mise à la terre
L : profondeur du trou de la cosse de connexion
