Terminaison de câble thermorétractable 10kV
Application :
Les produits de moyenne tension thermorétractables sont largement utilisés pour le traitement d'isolation des extrémités et connexions intermédiaires de câbles réticulés de 8,7 à 15 kV. Ils présentent les caractéristiques de petite taille, de poids léger, de fonctionnement fiable et d'installation facile. Selon les besoins des utilisateurs, des câbles multiconducteurs, des structures à double fil de terre ou des produits avec des exigences particulières peuvent être conçus.
Description du modèle
Paramètre
|
Nom du produit |
Type |
Section transversale du câble (mm²) |
|
|

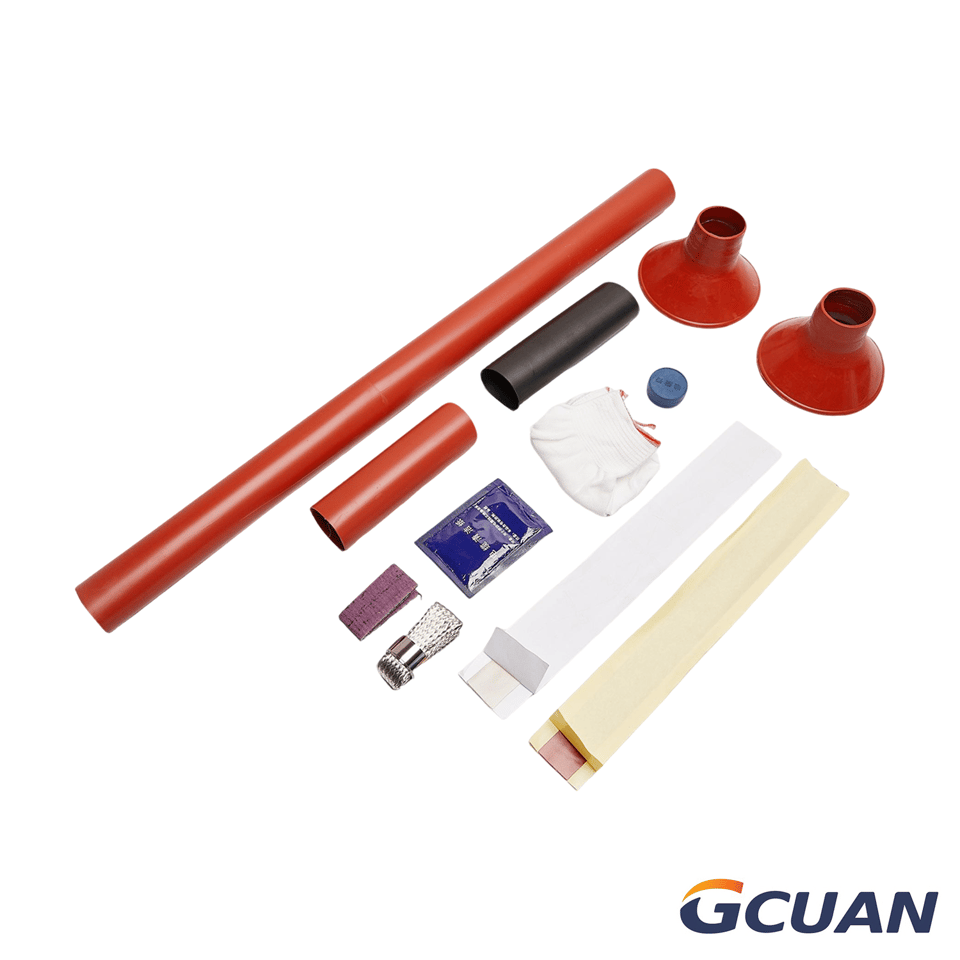

Bouchon de câble extérieur thermo-rétractable 10 kV |
Monoconducteur |
WSY-10/1.1 |
25-50 |
|
WSY-10/1.2 |
70-120 |
||
|
WSY-10/1.3 |
150-240 |
||
|
WSY-10/1.4 |
300-400 |
||
|
Triconducteur |
WSY-10/3.1 |
25-50 |
|
|
WSY-10/3.2 |
70-120 |
||
|
WSY-10/3.3 |
150-240 |
||
|
WSY-10/3.4 |
300-400 |
||
|

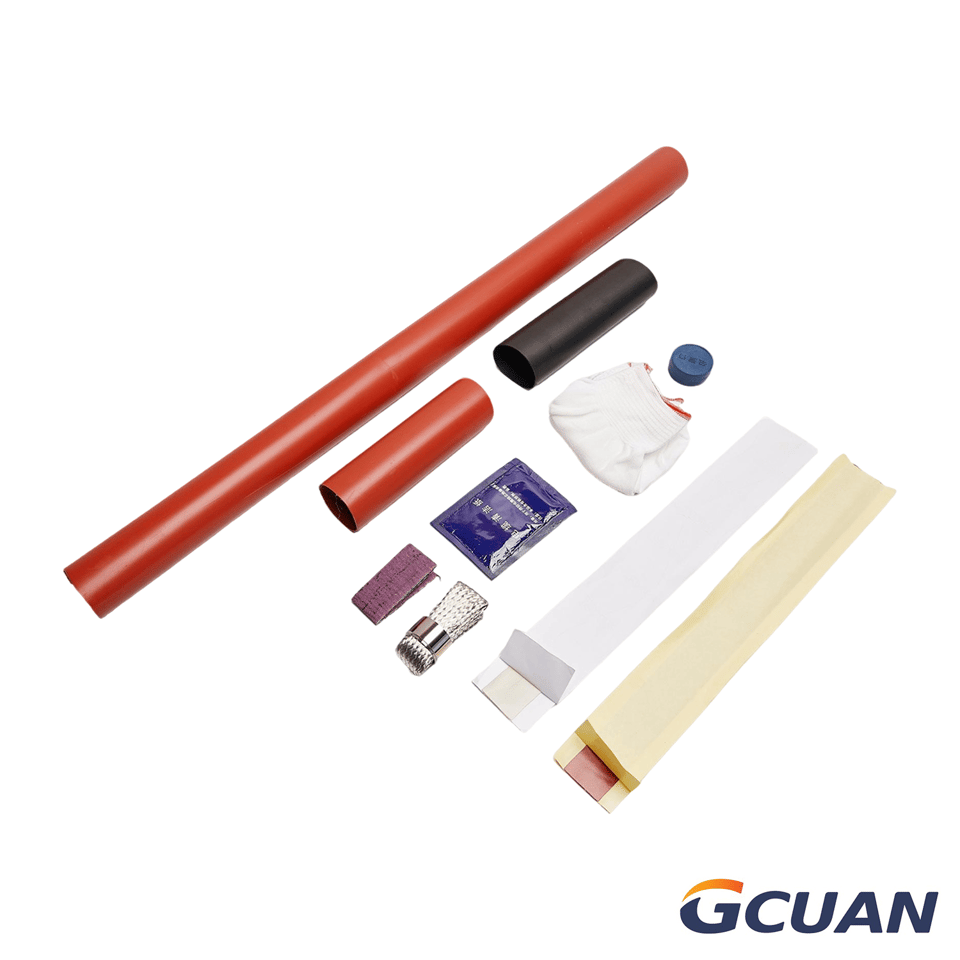

Bouche de câble intérieure thermorétractable 10 kV |
Monoconducteur |
NSY-10/1.1 |
25-50 |
|
NSY-10/1.2 |
70-120 |
||
|
NSY-10/1.3 |
150-240 |
||
|
NSY-10/1.4 |
300-400 |
||
|
Triconducteur |
NSY-10/3.1 |
25-50 |
|
|
NSY-10/3.2 |
70-120 |
||
|
NSY-10/3.3 |
150-240 |
||
|
NSY-10/3.4 |
300-400 |
||

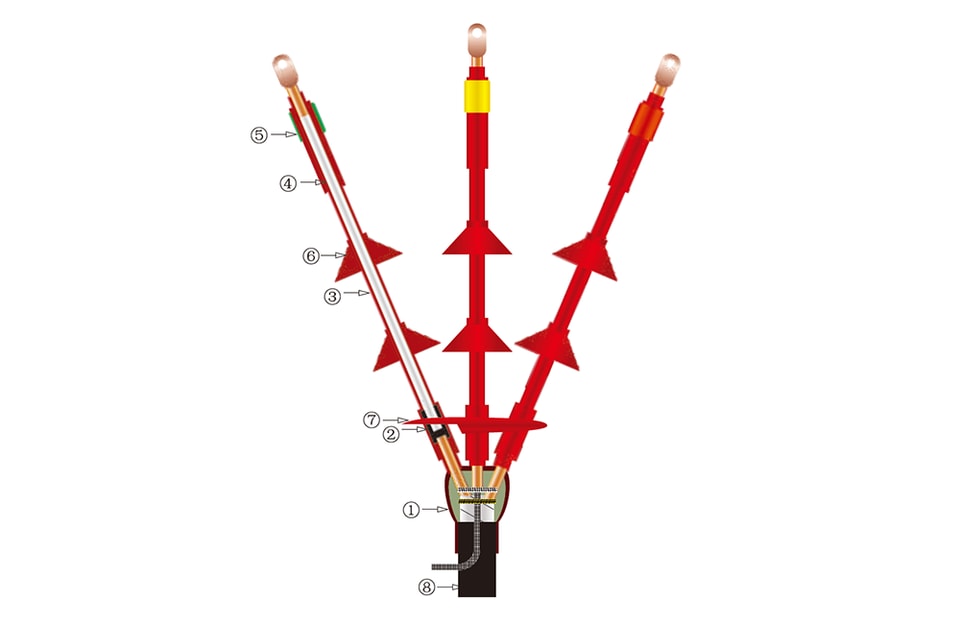

Vue en coupe de la borne thermorétractable triphasée 10 kV
1. Manchon thermorétractable
2. Tube de contrôle des contraintes
3. Tube d'isolation
4. Tube d'étanchéité
5. Tube de marquage
6. Allonge de fuite à 1 trou
7. Allonge de fuite à 3 trous
8. Câble d'alimentation
