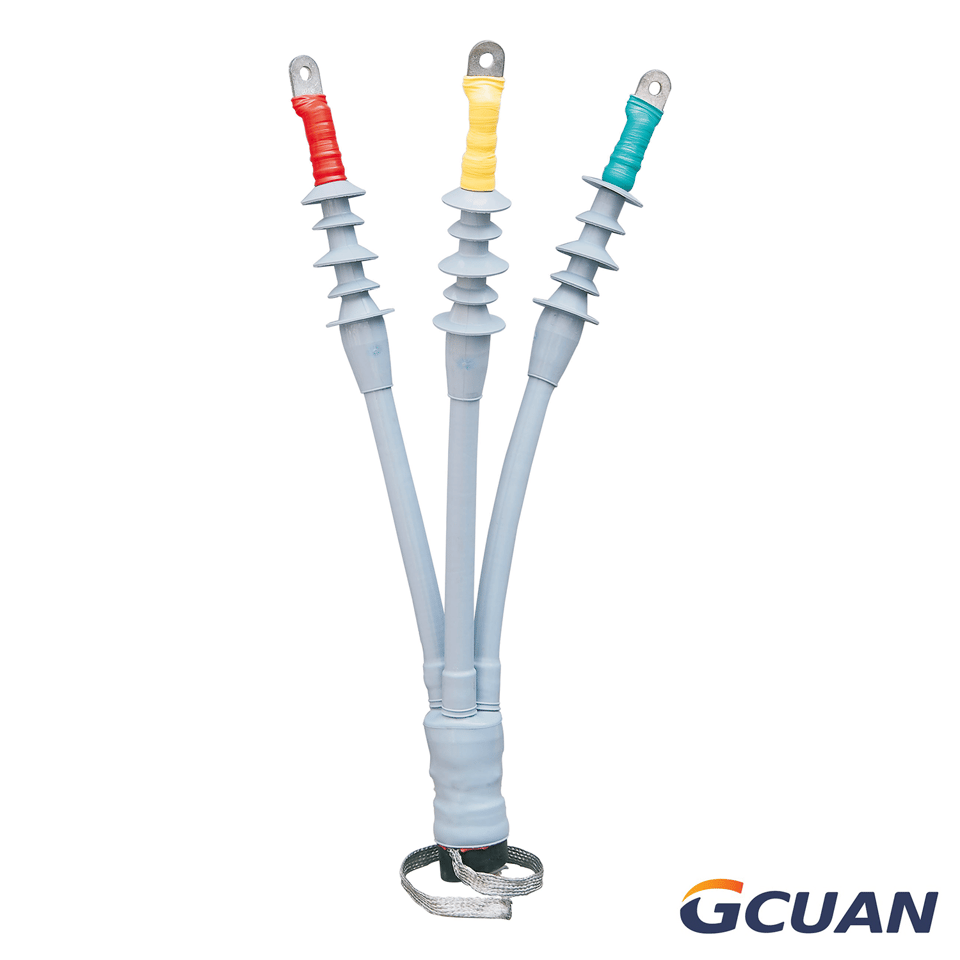

Extrémité de câble rétractable à froid 1 kV

Application :

Convient aux câbles d’alimentation à un conducteur, deux conducteurs, trois conducteurs, quatre conducteurs et cinq conducteurs en PVC, polyéthylène réticulé ou à isolation en caoutchouc, pour 0,6/1 kV.

Demander un devis

Sélection rapide

Description du produit

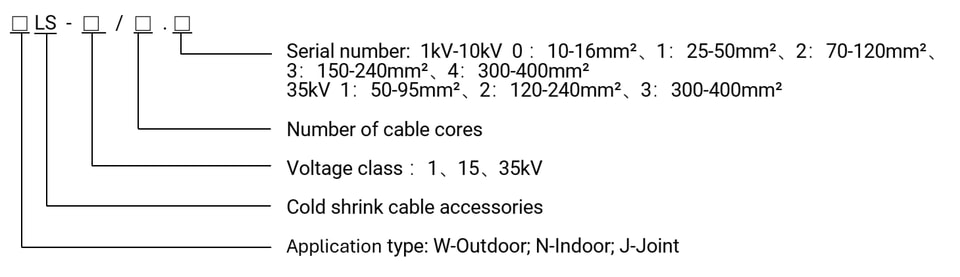

Description du modèle

Paramètre

Nom du produit		Type	Section du câble (mm²)
Terminaison de câble rétractable à froid 1 kV	Unipolaire	LS-1/1.0	10--16
		LS-1/1.1	25--50
		LS-1/1.2	70--120
		LS-1/1.3	150--240
		LS-1/1.4	300--400
	À deux conducteurs	LS-1/2.0	10--16
		LS-1/2.1	25--50
		LS-112.2	70--120
		LS-1/2.3	150--240
		LS-1/2.4	300--400
	Tripolaire	LS-1/3.0	10--16
		LS-1/3.1	25--50
		LS-1/3.2	70--120
		LS-1/3.3	150--240
		LS-1/3.4	300--400
	À quatre conducteurs	LS-1/4.0	10--16
		LS-1/4.1	25--50
		LS-1/4.2	70--120
		LS-1/4.3	150--240
		LS-1/4.4	300--400
	À cinq conducteurs	LS-1/5.0	10--16
		LS-1/5.1	25--50
		LS-1/5.2	70--120
		LS-1/5.3	150--240
		LS-1/5.4	300--400

Schéma d’assemblage de terminaison intérieure/extérieure rétractable à froid 35 kV à trois conducteurs

1. Cosse de connexion
2. Ruban adhésif auto-adhésif J-20
3. Âme du conducteur
4. Mastic d'étanchéité
5. Tube d'étanchéité chromatographique
6. Couche isolante principale
7. Corps de terminaison
8. Cône de contrainte
9. Ruban semi-conducteur
10. Couche de blindage semi-conductrice
11. Mastic d'étanchéité
12. Ruban de blindage en cuivre
13. Tube isolant rétractable à froid
14. Doublure
15. Ressort à force constante
16. Armure en acier
17. Adhésif de remplissage
18. Gaine extérieure du câble
19. Gaine bifurquée rétractable à froid
20. Fil de mise à la terre blindé
21. Fil de mise à la terre blindé et armé
22. Borne de mise à la terre
L : profondeur du trou de la cosse de connexion
