Rail DIN oméga en aluminium
Structure du profilé :
Profilé oméga standard (TS35) avec une section en U de 35 mm de large ; disponible en hauteurs de 7,5 mm ou 15 mm.
Options de montage :
Disponible en versions pleine, ajourée ou perforée pour une fixation facile des composants et le passage des câbles.
Scénarios d’utilisation :
Couramment utilisé dans les armoires de commande et les coffrets de distribution pour le montage de disjoncteurs, borniers, relais et alimentations.

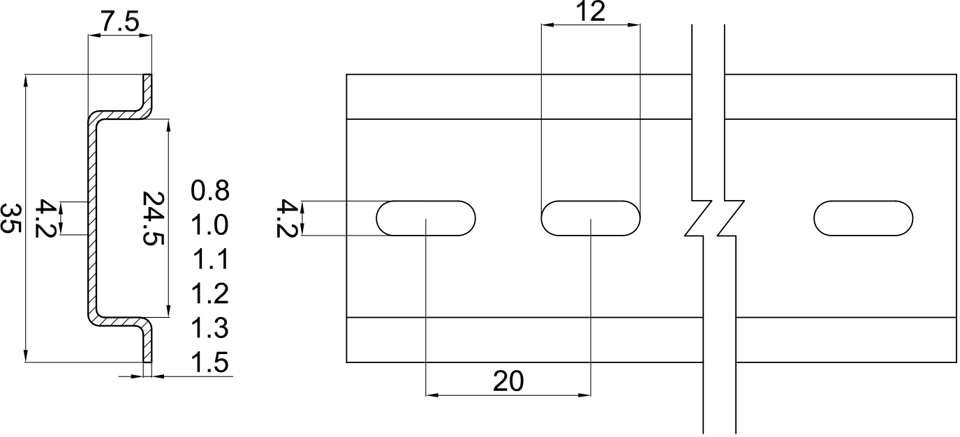

Plan coté :
Paramètre :
Article | Dimensions (mm) | Longueur | |||||
Largeur extérieure | Largeur intérieure | Hauteur | Épaisseur | Diamètre du trou | Entraxe des trous | ||
TH35-7.5 AL | 35 | 24.5 | 7.5 | 0.8 | 4.2*12 | 20 | 1 m |
1.0 | |||||||
1.1 | |||||||
1.2 | |||||||
1.3 | |||||||
1.5 | |||||||

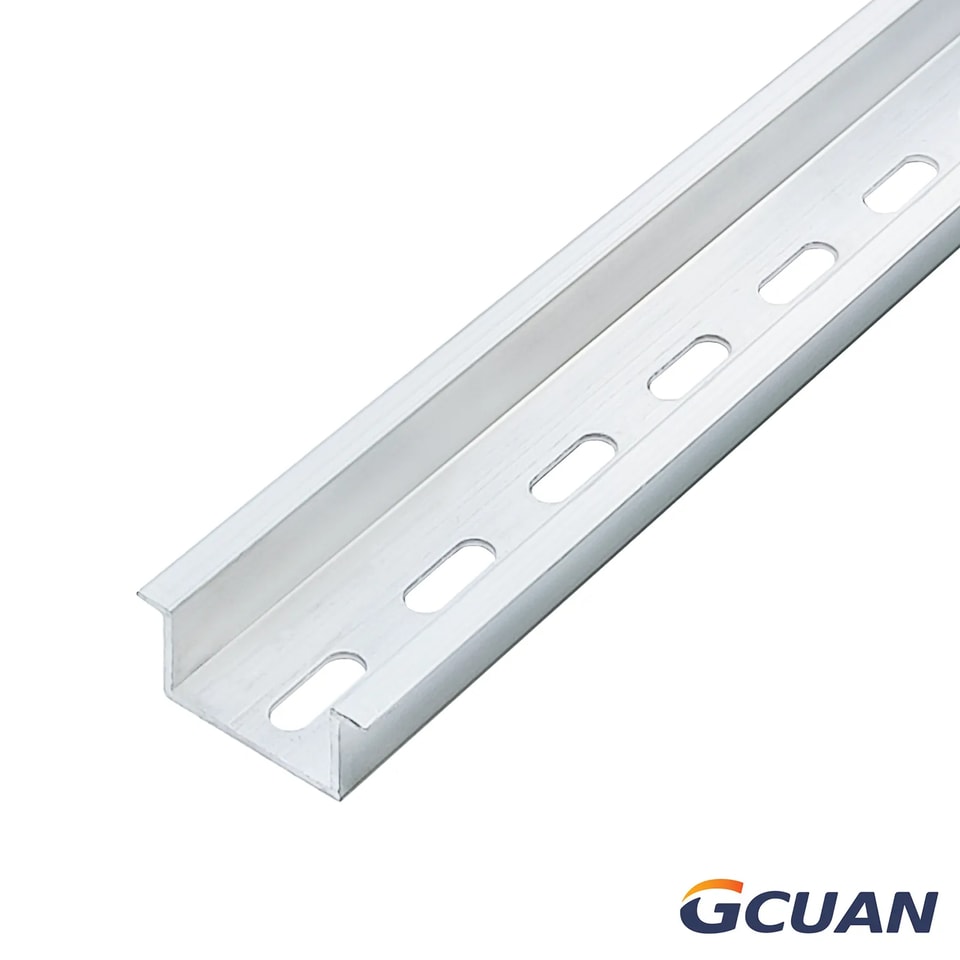

TH35-15 AL | 35 | 24 | 15 | 1.3 | 5.4*15 | 25 | 1 m |

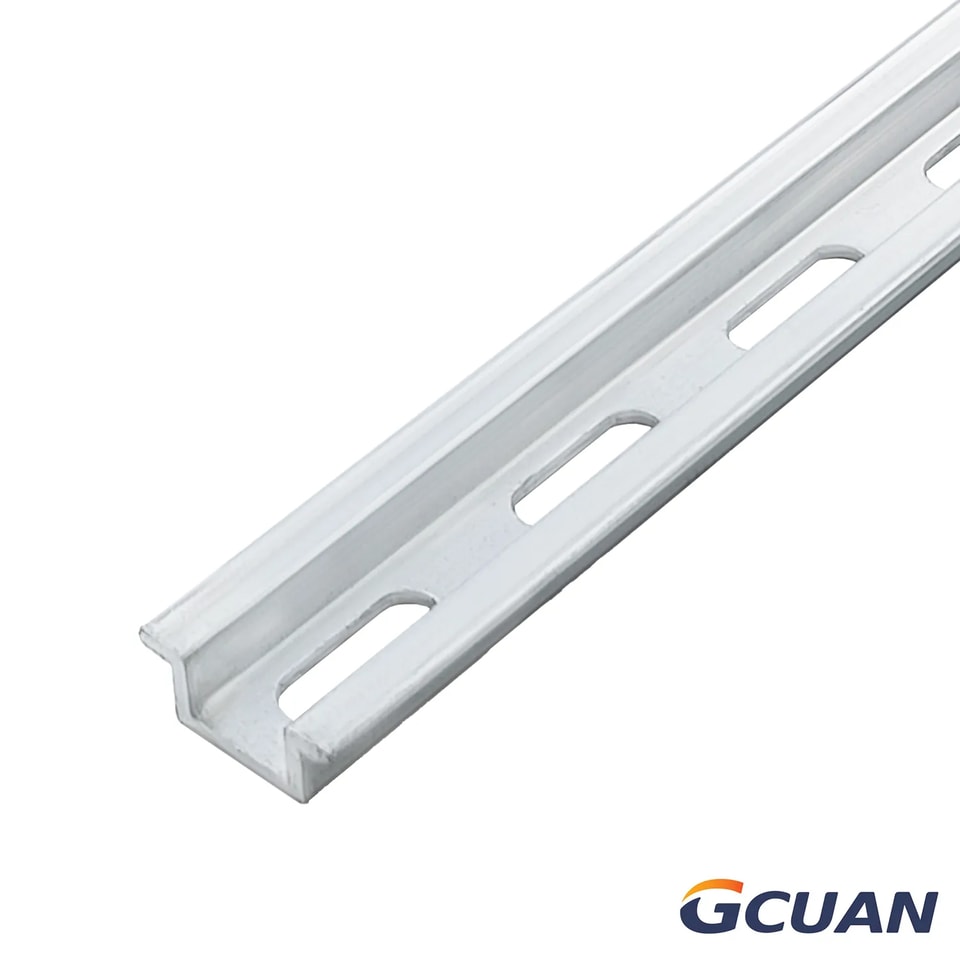

TH15-6 AL | 15 | 7.5 | 6 | 1.3 | 4.2*12 | 20 | 1 m |
