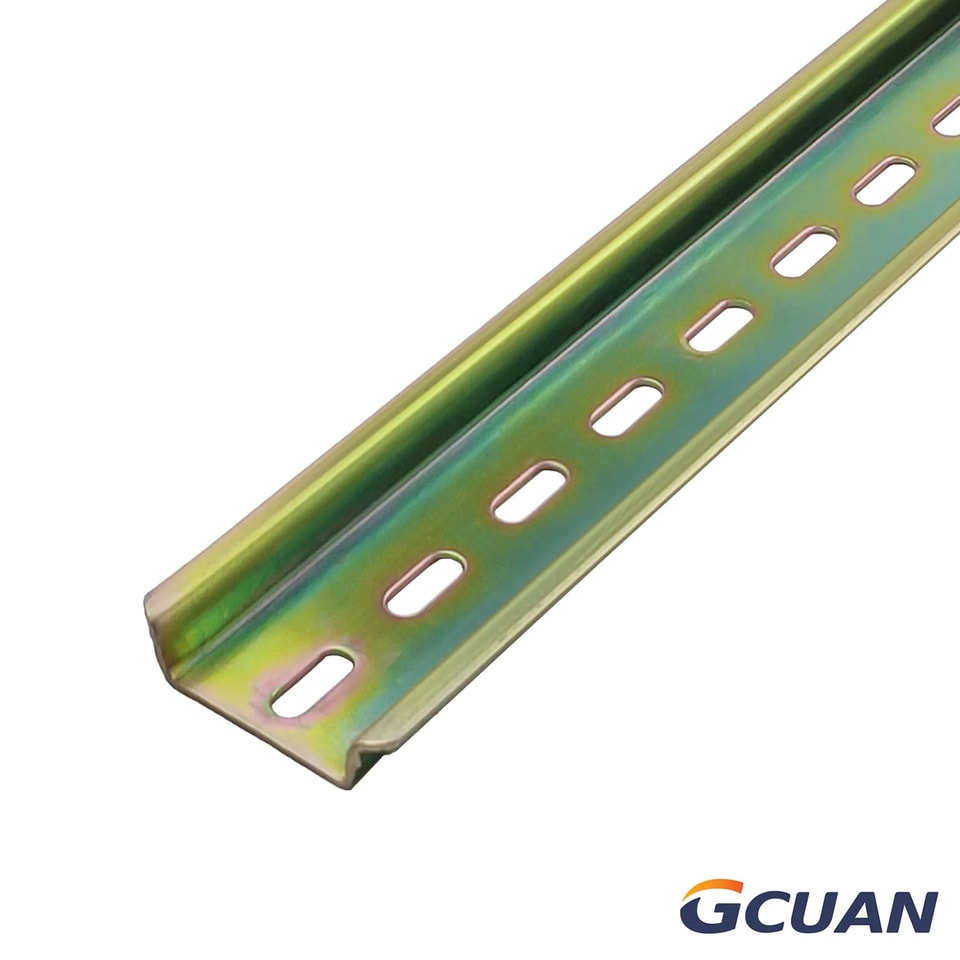

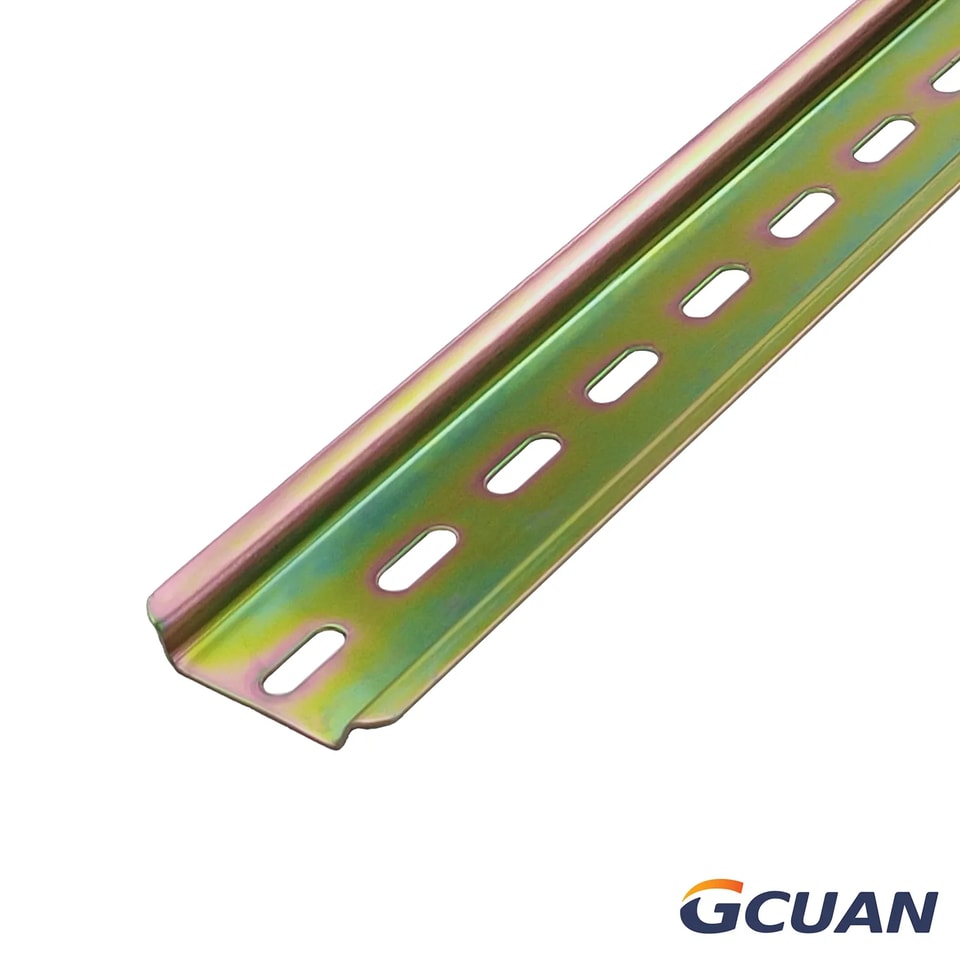

Rail DIN Top Hat en acier
Structure du profil :
Profilé chapeau standard (TS35) avec une forme symétrique en « bord de chapeau » ; largeur de 35 mm et hauteur typique de 7,5 mm.
Options de montage :
Disponible en versions pleine, à fentes ou perforée pour une installation flexible ; peut être monté à l'aide de vis, de clips ou de supports dans les tableaux de commande ou les armoires.
Scénarios d'utilisation :
Utilisé largement dans l'automatisation industrielle, les armoires électriques et les boîtiers de distribution pour monter des disjoncteurs, des borniers, des relais, des automates programmables (PLC) et des alimentations.

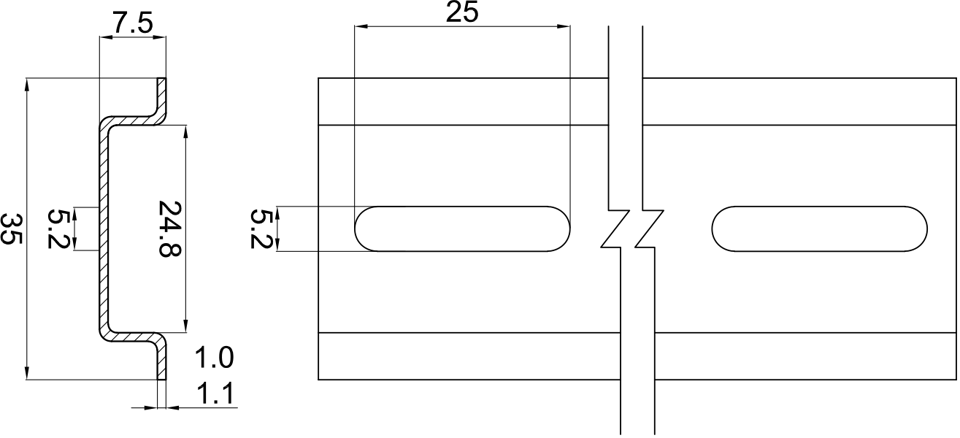

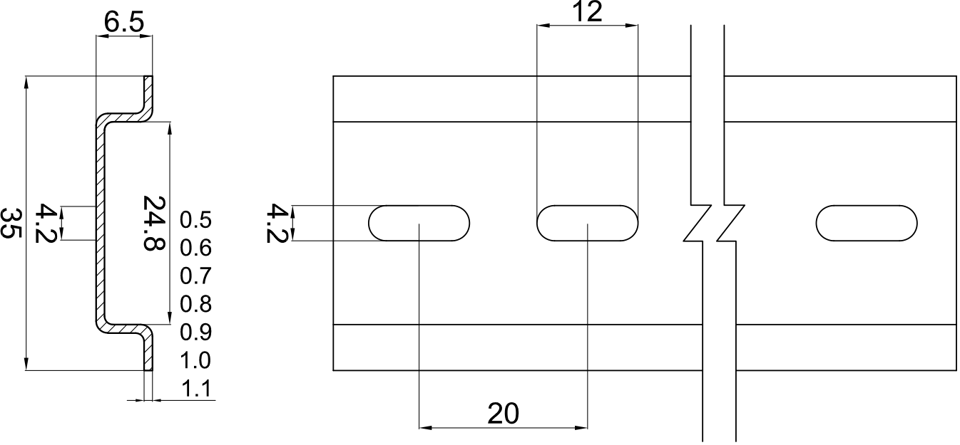

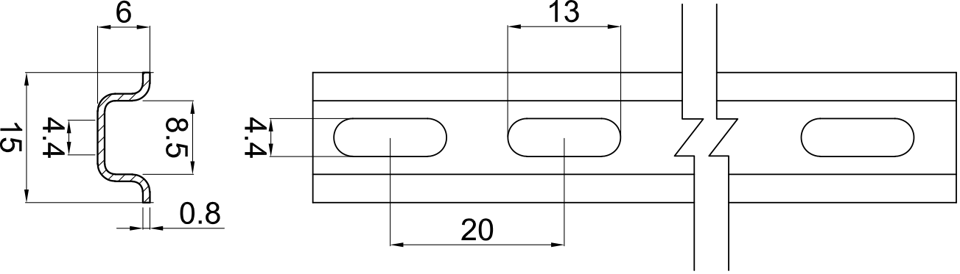

Dessin dimensionnel :
Paramètre :
|
Article |
Dimensions (mm) |
|||||
|
Largeur extérieure |
Largeur intérieure |
Hauteur |
Épaisseur |
Taille du trou |
Espacement des trous |
|
|
TH35-7.5 ST |
35 |
24.8 |
7.5 |
0.8 |
4.2*12 |
20 |
|
0.9 |
||||||
|
1.0 |
||||||
|
1.1 |
||||||
|
1,2 |
||||||
|
1.0 |
5,2*25 |
35,5 |
||||
|
1.1 |
||||||
|
1.0 |
6,2*15 |
25 |
||||
|
1.1 |
||||||
|
1,2 |
||||||
|
TH35-6,5 ST |
35 |
24.8 |
6,5 |
0,6 |
4.2*12 |
20 |
|
0,7 |
||||||
|
0.8 |
||||||
|
0.9 |
||||||
|
1.0 |
||||||
|
1.1 |
||||||
|
TH35-15 ST |
35 |
24,5 |
15 |
1,4 |
6,2*15 |
25 |
|
TH15-6 ST |
15 |
8,5 |
6 |
0.8 |
4,4*13 |
20 |
