Cosses plates isolées vinyle à sertissage simple
Matériau :
• Corps de la cosse : cuivre
• Placage : étain
• Isolation : vinyle/PVC
Résistance maximale à la température :75℃
Description du produit

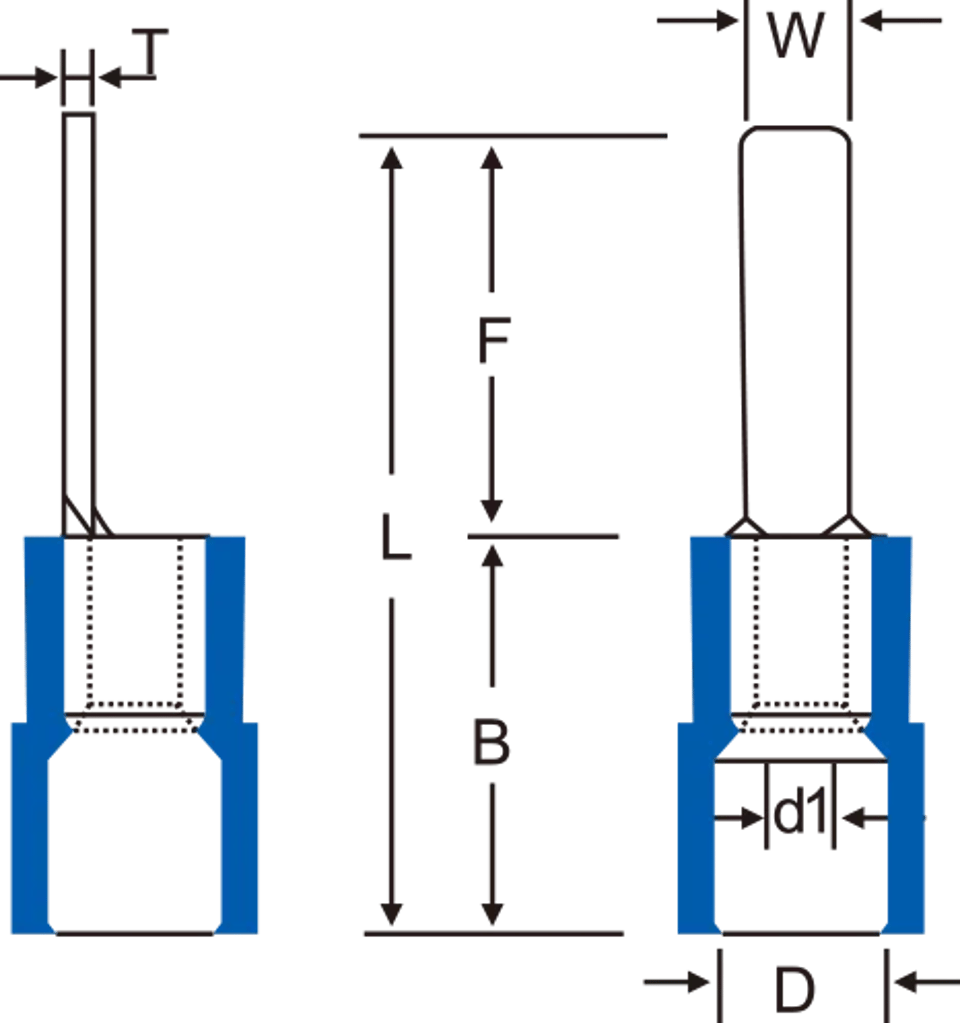

Plan coté :
Paramètre :
| Réf. article | Dimensions (mm) | Pièces/ Pack | Couleur | Outils | Explication | ||||||
| W | F | L | B | D | d1 | T | |||||
| DBV 1.25-10 | 2.3 | 10.0 | 19.8 | 10.0 | 4.2 | 1.8 | 0.75 | 1000 | Rouge | HS-30J mâchoire rouge | Section de câble : 0.5-1.5mm² A.W.G.:(22-16) Courant max.=19 A |
| DBV 1.25-11 | 3.0 | 11.0 | 20.8 | ||||||||
| DBV 1.25-14 | 3.0 | 14.0 | 23.8 | ||||||||
| DBV 1.25-18 | 2.3 | 18.0 | 27.8 | ||||||||
| DBV 2-9 | 2.8 | 9.0 | 18.8 | 10.0 | 4.9 | 2.3 | 0.8 | 1000 | Bleu | HS-30J mâchoire bleue | Section de câble : 1.5-2.5mm² A.W.G.:(16-14) Courant max.=27 A |
| DBV 2-10 | 2.4 | 10.0 | 19.8 | ||||||||
| DBVS 2-14 | 2.4 | 14.0 | 23.8 | ||||||||
| DBVL 2-14 | 3.0 | ||||||||||
| DBV 2-18 | 2.3 | 18.0 | 27.8 | ||||||||
| DBVL 2-18 | 3.0 | ||||||||||
| DBV 3.5-14 | 4.6 | 14.0 | 27.0 | 12.5 | 6.2 | 3.0 | 1.0 | 500 | Noir | HS-30J | Section de câble : 2.5-4mm² A.W.G.:(14-12) Courant max.=37A |
| DBV 5.5-10 | 2.8 | 10.0 | 23.0 | 13.0 | 6.6 | 3.4 | 1.0 | 500 | Jaune | HS-30J mâchoire jaune | Section de câble : 4-6mm² A.W.G. :(12-10) Courant max.=48 A |
| DBV 5.5-14 | 4.5 | 14.0 | 27.0 | ||||||||
| DBVS 5.5-18 | 3.0 | 18.0 | 31.0 | ||||||||
| DBV 5.5-18 | 4.5 | 18.0 | 31.0 | ||||||||
| DBV 8-14 | 6.0 | 14.0 | 31.0 | 15.5 | 8.5 | 4.5 | 1.2 | 250 | Rouge | / | Section de câble : 6-10 mm² A.W.G. :(8) Courant max.=62 A |
| DBV 14-16 | 6.0 | 16.0 | 38.5 | 22.0 | 10.5 | 5.8 | 1.5 | 200 | Bleu | / | Section de câble : 10-16mm² A.W.G.:(6) Courant max.=88A |
| DBVS 22-17 | 4.0 | 17.0 | 40.3 | 23.3 | 13.4 | 7.7 | 1.7 | 100 | Jaune | / | Section de câble : 16-25mm² A.W.G.:(4) Courant max.=115A |
| DBV 22-17 | 7.0 | ||||||||||
