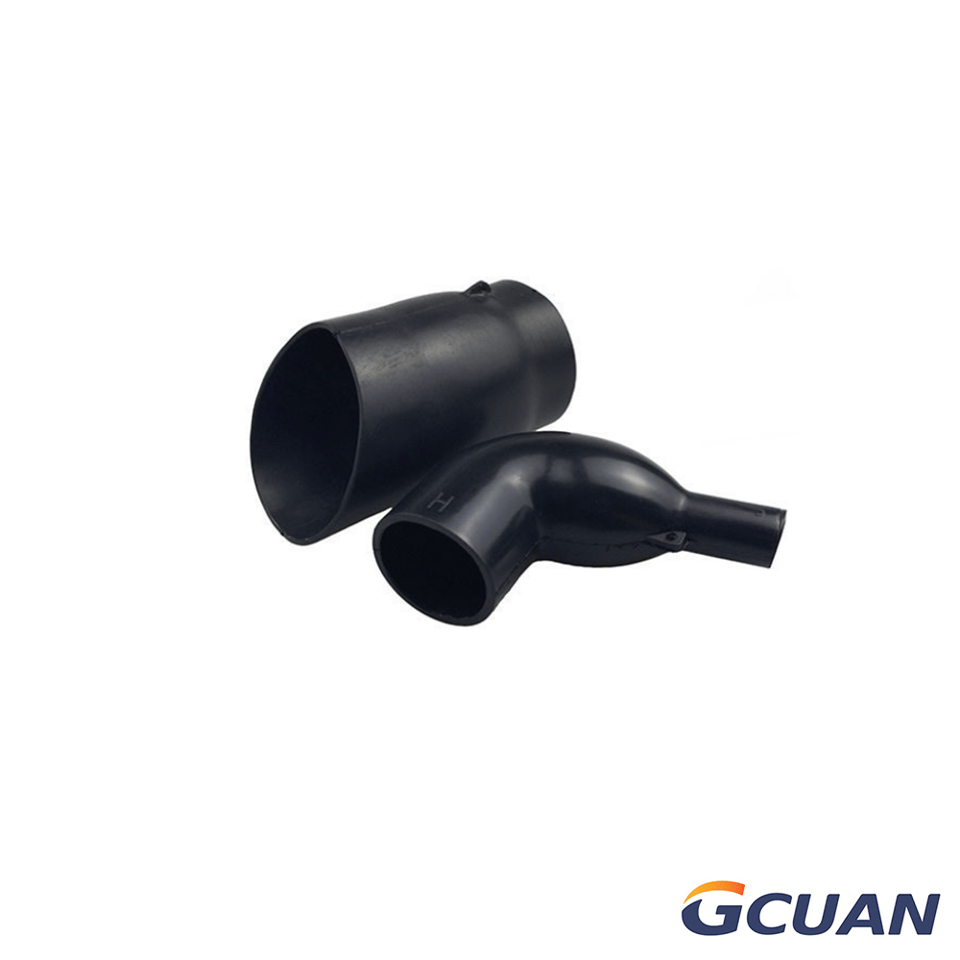

Embouts thermorétractables coudés à 90°

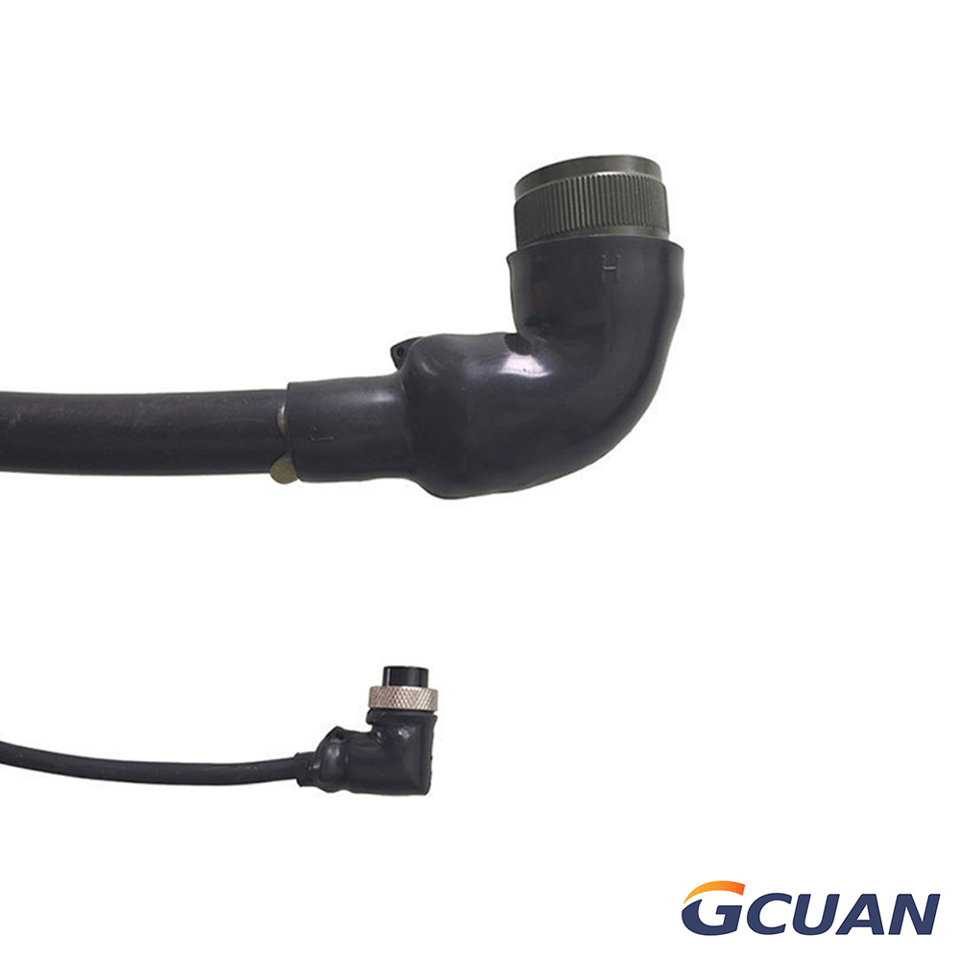

Utilisés pour la protection mécanique et la décharge de traction des câbles et des fiches coudées, ils comblent l’espace entre les composants de câbles et les connecteurs, assurent l’étanchéité et la protection isolante. Lèvres disponibles en option.
MS-2A/C
N° | Modèle | Diamètre minimal après expansion à la livraison (mm) | Diamètre maximal après rétreint thermique (mm) | ||||||
Hmin | Jmin | Hmax | Jmax | W±20% | P±10% | ||||
-4, -25, -71 | -100 | -12 | |||||||
1 | MS-2A/C-01 | 17.8 | 17.8 | 10.9 | 9.9 | 7.9 | 3.8 | 1.50 | 20.3 |
2 | MS-2A/C-02 | 24.9 | 24.9 | 16.0 | 18.0 | 10.2 | 5.3 | 1.60 | 30.8 |
3 | MS-2A/C-03 | 30.0 | 30.0 | 21.1 | 20.6 | 14.2 | 6.4 | 1.60 | 33.5 |
4 | MS-2A/C-04 | 32.5 | 32.5 | 22.9 | 22.9 | 17.3 | 6.9 | 2.03 | 41.5 |
5 | MS-2A/C-05 | 36.1 | 36.1 | 27.4 | 26.4 | 21.8 | 8.4 | 2.03 | 46.2 |
6 | MS-2A/C-06 | 43.9 | 43.9 | 28.4 | 27.4 | 27.4 | 9.4 | 2.03 | 55.8 |
7 | MS-2A/C-07 | 53.1 | 53.1 | 48.3 | 46.7 | 33.8 | 15.0 | 2.60 | 66.5 |
8 | MS-2A/C-08 | 67.6 | 67.6 | 58.4 | 54.4 | 44.2 | 20.3 | 2.85 | 97.5 |
9 | MS-2A/C-09 | 87.6 | 87.6 | 68.8 | 63.0 | 55.4 | 23.4 | 3.05 | 128.0 |
MS-2D/C
N° | Modèle | Diamètre minimal après expansion à la livraison (mm) | Diamètre maximal après rétreint thermique (mm) | ||||||
Hmin | Jmin | Hmax | Jmax | W±20% | P±10% | ||||
-4, -25, -71 | -100 | -12 | |||||||
1 | MS-2D/C-01 | 24.0 | 24.0 | 14.0 | 12.4 | 9.9 | 4.2 | 1.60 | 32.0 |
2 | MS-2D/C-02 | 30.0 | 30.0 | 15.0 | 14.7 | 13.0 | 6.0 | 1.60 | 34.0 |
3 | MS-2D/C-03 | 34.0 | 34.0 | 18.0 | 16.0 | 16.8 | 7.0 | 2.00 | 42.0 |
4 | MS-2D/C-04 | 40.0 | 40.0 | 21.0 | 18.5 | 20.5 | 8.4 | 2.00 | 47.0 |
5 | MS-2D/C-05 | 45.0 | 45.0 | 25.0 | 22.1 | 26.0 | 9.0 | 2.00 | 56.0 |
6 | MS-2D/C-06 | 60.0 | 60.0 | 39.0 | 35.3 | 30.5 | 14.5 | 2.60 | 68.0 |
7 | MS-2D/C-07 | 70.0 | 70.0 | 48.0 | 45.7 | 41.5 | 20.3 | 2.80 | 85.5 |
8 | MS-2D/C-08 | 81.8 | 81.8 | 57.2 | 57.2 | 60.5 | 25.4 | 3.00 | 117.9 |
MS-2K/C
N° | Modèle | Diamètre minimal après expansion à la livraison (mm) | Diamètre maximal après rétreint thermique (mm) | |||||||
Hmin | Jmin | Hmax | Jmax | HW±20% | JW±20% | P±10% | ||||
-4, -25, -71 | -100 | -4, -25 | -100 | |||||||
1 | MS-2K/C-01 | 24.0 | 24.0 | 24.0 | 14.0 | 10.4 | 5.6 | 1.30 | 1.30 | 25.0 |
2 | MS-2K/C-02 | 30.0 | 30.0 | 30.0 | 15.0 | 14.2 | 5.9 | 1.50 | 1.50 | 32.0 |
3 | MS-2K/C-03 | 31.0 | 31.0 | 31.0 | 18.0 | 18.0 | 7.1 | 1.80 | 1.80 | 39.0 |
4 | MS-2K/C-04 | 36.0 | 36.0 | 36.0 | 21.0 | 22.4 | 8.4 | 1.80 | 1.80 | 46.0 |
5 | MS-2K/C-05 | 43.0 | 43.0 | 43.0 | 25.0 | 28.2 | 9.9 | 2.00 | 2.00 | 55.0 |
6 | MS-2K/C-06 | 60.0 | 52.0 | 52.0 | 39.0 | 35.1 | 15.7 | 3.30 | 3.30 | 80.0 |
7 | MS-2K/C-07 | 66.0 | 66.0 | 66.0 | 42.0 | 44.5 | 16.8 | 3.80 | 3.80 | 108.0 |
