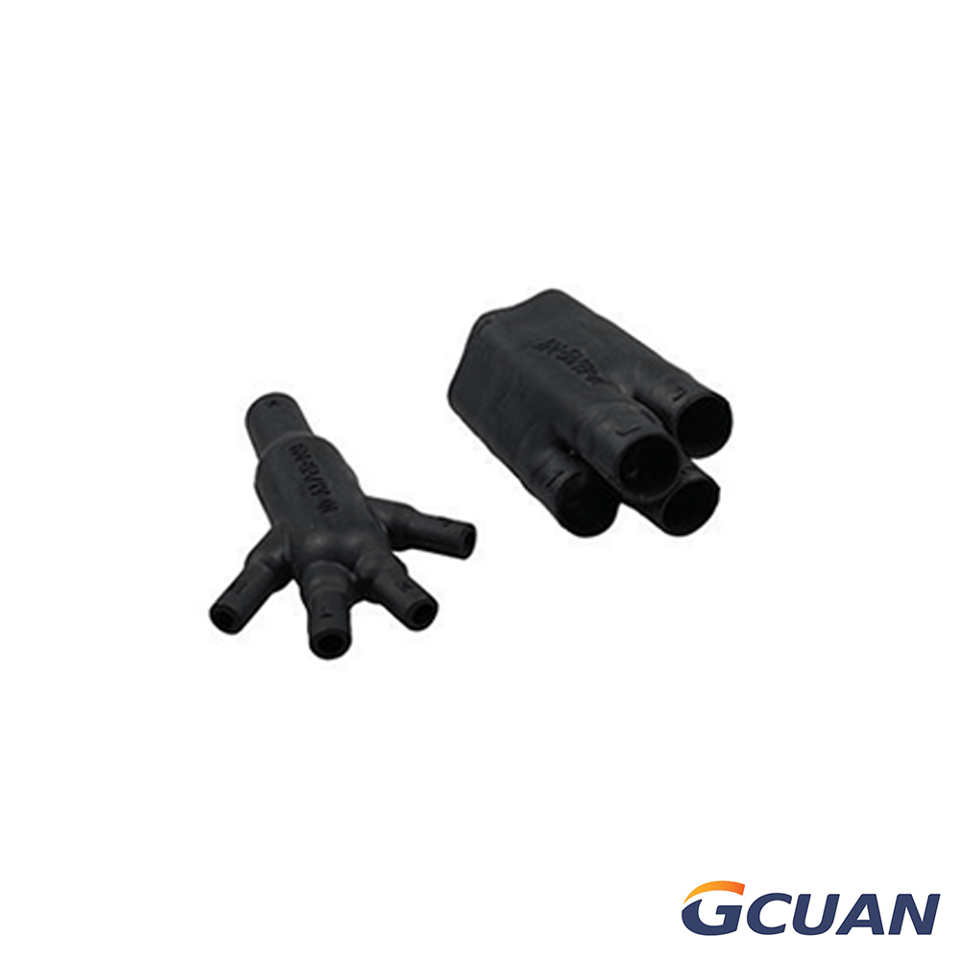

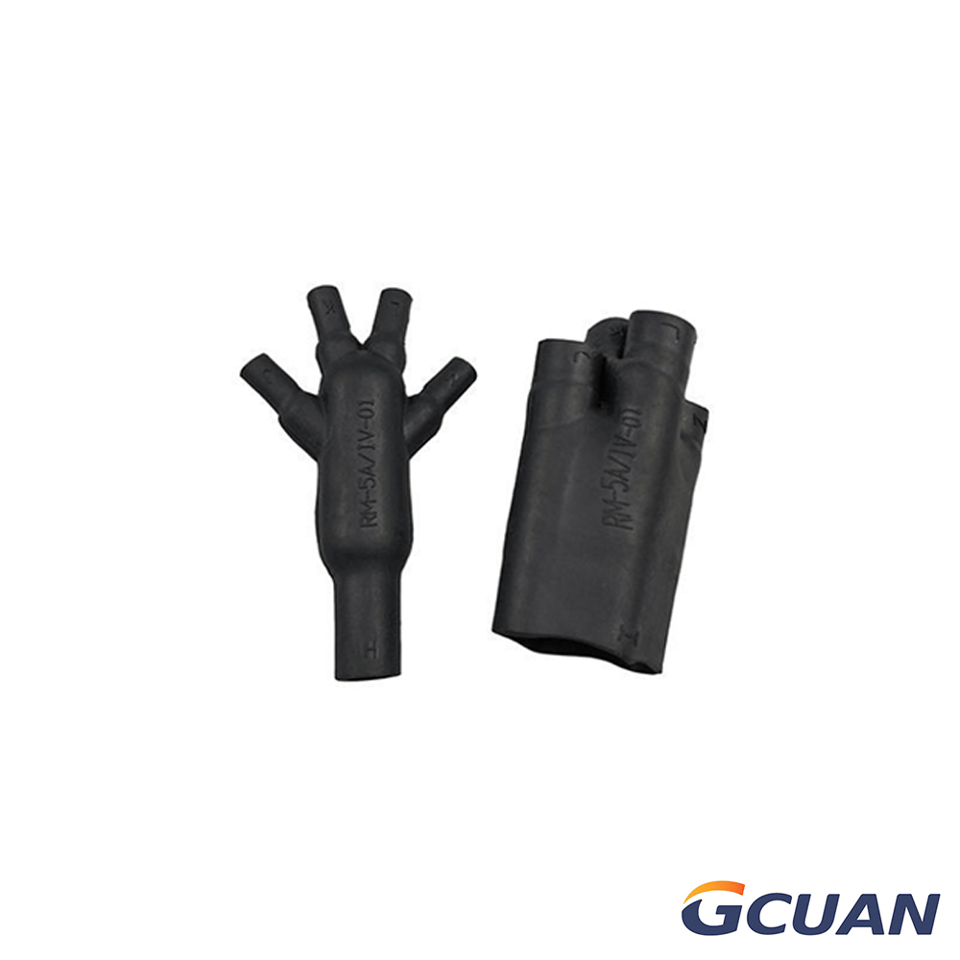

Manchons thermorétractables de dérivation en Y à 4 sorties
Les points de dérivation et de transition des câbles assurent la réduction des contraintes, l’étanchéité et la protection mécanique des faisceaux de câbles. Ils sont adaptés aux points de dérivation et de transition utilisés dans les environnements difficiles.
MS-5A/W
N° | Modèle | Diamètre minimal après expansion à la livraison (mm) | Diamètre maximal après rétreint thermique (mm) | |||||
Hmin | J, K, L et N min. | Hmax | J, K, L et N max. | W±20% | R ±10 % | P±10% | ||
1 | MS-5A/W-01 | 17.5 | 7.8 | 6.5 | 3.0 | 1.02 | 40.0 | 88.0 |
2 | MS-5A/W-02 | 27.0 | 12.0 | 16.0 | 4.5 | 1.35 | 50.0 | 105.0 |
3 | MS-5A/W-03 | 41.0 | 18.0 | 18.0 | 6.5 | 1.55 | 65.0 | 130.0 |
4 | MS-5A/W-04 | 45.0 | 20.0 | 23.0 | 7.5 | 1.75 | 75.0 | 160.0 |
MS-5B/W
N° | Modèle | Diamètre minimal après expansion à la livraison (mm) | Diamètre maximal après rétreint thermique (mm) | |||||
Hmin | J, K, L et N min. | Hmax | J, K, L et N max. | HW±20% | W±20% | P±10% | ||
1 | MS-5B/W-01 | 13.2 | 6.6 | 6.9 | 3.4 | 1.52 | 1.02 | 24.1 |
2 | MS-5B/W-02 | 19.3 | 9.4 | 9.7 | 5.3 | 1.78 | 1.02 | 35.6 |
3 | MS-5B/W-03 | 19.3 | 13.2 | 9.7 | 6.9 | 1.78 | 1.52 | 49.3 |
4 | MS-5B/W-04 | 26.9 | 13.2 | 13.0 | 6.9 | 2.54 | 1.52 | 49.3 |
5 | MS-5B/W-05 | 38.6 | 19.3 | 18.5 | 9.7 | 3.05 | 1.78 | 71.9 |
6 | MS-5B/W-06 | 55.6 | 26.9 | 26.7 | 13.0 | 4.57 | 2.54 | 101.6 |
