Type à broches, barres omnibus 1P+N-DPN
Spécifications :
· Matériau : Cuivre pur, PVC résistant au feu
· Phase/pôle : 1P+N
· Courant nominal (A) : 20-70
Caractéristiques :
· Espacement de broches standard pour correspondre aux disjoncteurs DPN
· Bonne conductivité, faible résistance de contact
· Bonne polyvalence et maniabilité
· Avantages de sécurité et de facilité d'installation, largement utilisé dans les appareils électriques de construction.

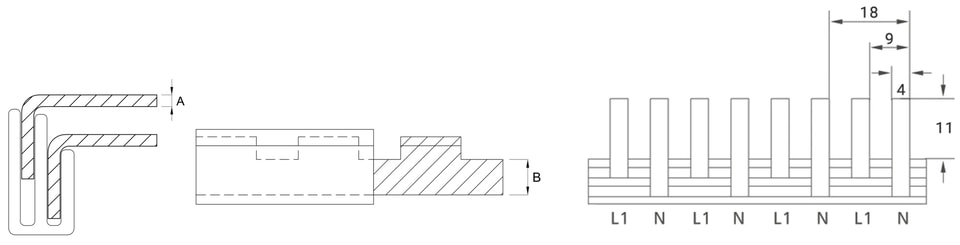

Dessin dimensionnel :
Paramètre :
|
Type |
A - Épaisseur de Broche (mm) |
B - Largeur de Conducteur (mm) |
Pas de broches (mm) |
Distance (mm) |
Largeur de broche
|
Longueur de broche (mm) |
Modules |
Longueur (mm) |
Référence Courant |
|
DPN-20A-1-4.5 |
1 |
4.5 |
18 |
9 |
4 |
11 |
53 |
1000 |
20A |
|
DPN-32A-1-4.5 |
1 |
4.5 |
18 |
9 |
4 |
11 |
53 |
1000 |
32A |
|
DPN-40A-1.2-4.5 |
1.2 |
4.5 |
18 |
9 |
4 |
11 |
53 |
1000 |
40A |
|
DPN-60A-1.4-4.5 |
1.4 |
4.5 |
18 |
9 |
4 |
11 |
53 |
1000 |
60A |
|
DPN-60A-1.2-6.5 |
1.2 |
6.5 |
18 |
9 |
4 |
11 |
53 |
1000 |
60A |
|
DPN-63A-1.2-7.5 |
1.2 |
7.5 |
18 |
9 |
4 |
11 |
53 |
1000 |
63A |
|
DPN-63A-1.4-6.5 |
1.4 |
6.5 |
18 |
9 |
4 |
11 |
53 |
1000 |
63A |
|
DPN-70A-1.4-7.5 |
1.4 |
7.5 |
18 |
9 |
4 |
11 |
53 |
1000 |
70A |
