Barres omnibus à broches, 3 phases-3P
Spécifications :
· Matériau : cuivre pur, PVC ignifuge
· Phase/pôle : 3P
· Courant nominal (A) : 20-100
Caractéristiques :
· Bonne conductivité
· Faible résistance de contact
· Bonne polyvalence et bonne malléabilité
· Avantages en matière de sécurité et de facilité d’installation, largement utilisées dans les équipements électriques du bâtiment.

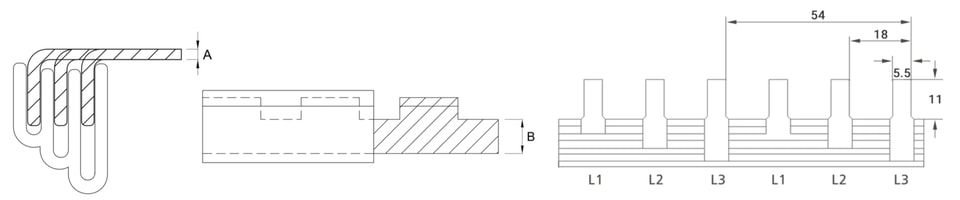

Plan coté :
Paramètre :
Type | A - Épaisseur de Broche (mm) | B - Largeur de Conducteur (mm) | Pas des broches (mm) | Distance (mm) | Largeur de la broche | Longueur de la broche (mm) | Modules | Longueur (mm) | Référence Courant |
3P-20A-1.0-4.5 | 1.0 | 4.5 | 54 | 18 | 5.5 | 11 | 54 | 1000 | 20A |
3P-32A-1.0-4.5 | 1.0 | 4.5 | 54 | 18 | 5.5 | 11 | 54 | 1000 | 32A |
3P-40A-1.2-4.5 | 1.2 | 4.5 | 54 | 18 | 5.5 | 11 | 54 | 1000 | 40A |
3P-60A-1.4-4.5 | 1.4 | 4.5 | 54 | 18 | 5.5 | 11 | 54 | 1000 | 60A |
3P-60A-1.7-4.5 | 1.7 | 4.5 | 54 | 18 | 5.5 | 11 | 54 | 1000 | 60A |
3P-60A-1.2-6.5 | 1.2 | 6.5 | 54 | 18 | 5.5 | 11 | 54 | 1000 | 60A |
3P-63A-1.2-7.5 | 1.2 | 7.5 | 54 | 18 | 5.5 | 11 | 54 | 1000 | 63A |
3P-63A-1.4-6.5 | 1.4 | 6.5 | 54 | 18 | 5.5 | 11 | 54 | 1000 | 63A |
3P-70A-1.4-7.5 | 1.4 | 7.5 | 54 | 18 | 5.5 | 11 | 54 | 1000 | 70A |
3P-80A-1.7-6.5 | 1.7 | 6.5 | 54 | 18 | 5.5 | 11 | 54 | 1000 | 80A |
3P-100A-1.7-7.5 | 1.7 | 7.5 | 54 | 18 | 5.5 | 11 | 54 | 1000 | 100A |
3P-100A-1.7-9.5 | 1.7 | 9.5 | 54 | 18 | 5.5 | 11 | 54 | 1000 | 100A |
