Cosses à crochet isolées en vinyle, sertissage simple
Matériau :
• Corps de la cosse : cuivre
• Placage : étain
• Isolation : vinyle/PVC
Résistance maximale à la température :75℃
Description du produit

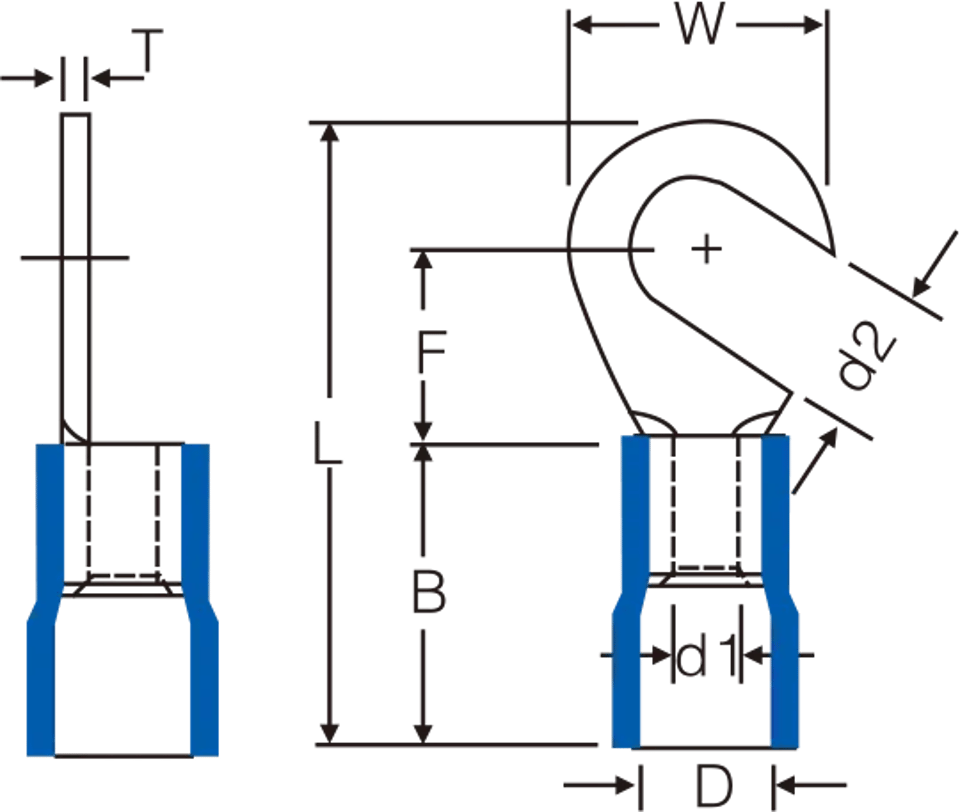

Plan coté :
Paramètre :
| Réf. article | Taille du goujon | Dimensions (mm) | Pièces/ Pack | Couleur | Outils | Explication | ||||||||
| Métrique | Américain | d2 | W | F | L | B | D | d1 | T | |||||
| HV 1.25-3.5 | 3.5 | #6 | 3.7 | 8.0 | 7.0 | 20.8 | 10.0 | 4.2 | 1.8 | 0.75 | 1000 | Rouge | HS-30J mâchoire rouge | Section de câble : 0.5-1.5mm² A.W.G.:(22-16) Courant max.=19 A |
| HV 1.25-4 | 4 | #8 | 4.3 | |||||||||||
| HV 1.25-5 | 5 | #10 | 5.3 | |||||||||||
| HV 1.25-6 | 6 | 1/4′′ | 6.4 | 11.6 | 11.0 | 26.8 | ||||||||
| HV 2-3.5 | 3.5 | #6 | 3.7 | 8.5 | 7.8 | 21.8 | 10.0 | 4.9 | 2.3 | 0.8 | 1000 | Bleu | HS-30J mâchoire bleue | Section de câble : 1.5-2.5mm² A.W.G.:(16-24) Courant max.=27 A |
| HV 2-4 | 4 | #8 | 4.3 | |||||||||||
| HV 2-5 | 5 | #10 | 5.3 | 9.5 | 7.3 | |||||||||
| HV 2-6 | 6 | 1/4′′ | 6.4 | 12.0 | 11.0 | 26.5 | ||||||||
| HV 5.5-3.5 | 3.5 | #6 | 3.7 | 7.2 | 6.1 | 22.7 | 13.0 | 6.6 | 3.4 | 1.0 | 500 | Jaune | HS-30J mâchoire jaune | Section de câble : 4-6mm² A.W.G. :(12-10) Courant max.=48 A |
| HV 5.5-4 | 4 | #8 | 4.3 | 9.5 | 9.5 | 26.8 | ||||||||
| HV 5.5-5 | 5 | #10 | 5.3 | |||||||||||
| HV 5.5-6 | 6 | 1/4′′ | 6.4 | 12.0 | 10.3 | 29.5 | ||||||||
| HV 5.5-8 | 8 | 5/16′′ | 8.4 | 15.0 | 13.5 | 34.0 | ||||||||
| HV 5.5-10 | 10 | 3/8′′ | 10.5 | 15.0 | 13.5 | 34.0 | ||||||||
| HV 5.5-12 | 12 | 1/2′′ | 13.0 | 19.0 | 16.0 | 38.0 | ||||||||
