Bornes à broches à joint brasé non isolées
Matériau :
• Corps de la borne : Cuivre
• Revêtement : Étain
description1
Fermeture à glissière - Pulls sportifs à fermeture 1/5 pour hommes. Tissu extensible, léger et à séchage rapide pour une performance supérieure. TAILLE STANDARD - Tailles standard américaines. Une coupe athlétique qui épouse le corps pour une grande amplitude de mouvement, conçue pour une performance optimale et un confort toute la journée. CARACTÉRISTIQUES - Fermeture quart de glissière ; trous pour les pouces sur les manches longues pour les maintenir en place pendant l'entraînement
Description du produit

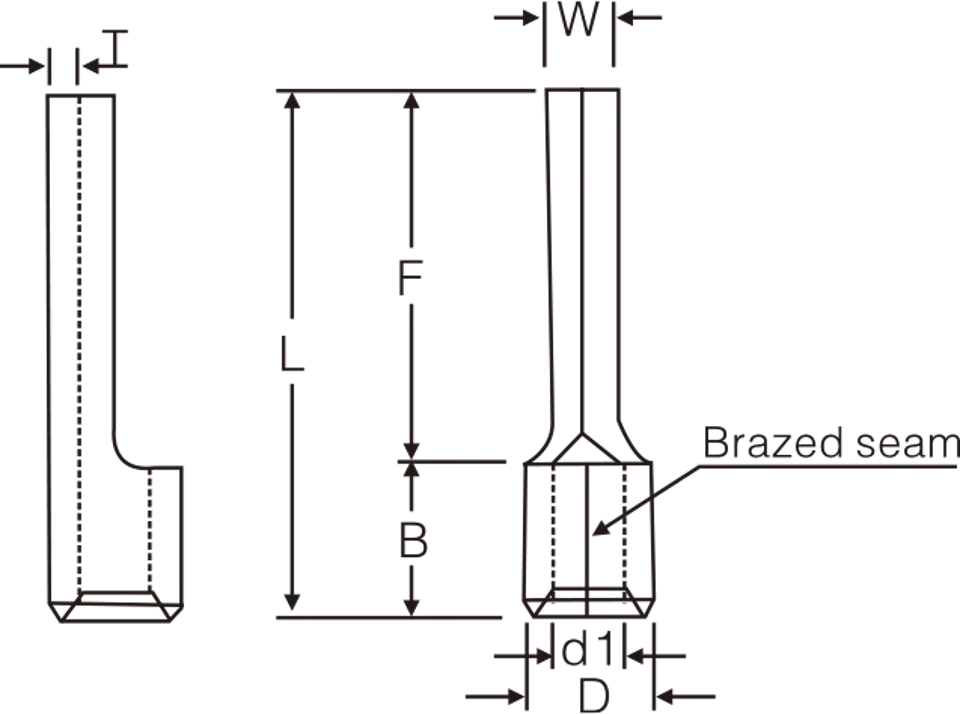

Dessin dimensionnel :
Paramètre :
| Numéro d'article | Dimension (mm) |
Pcs/
Emballage |
Outils | Explication | ||||||
| W | F | L | B | D | d1 | T | ||||
| PTN 0.5-10 | 1.4 | 10.0 | 14.2 | 4.0 | 2,2 | 1,2 | 0,5 | 2000 | HS-101 |
Gamme de fils :
0,2-0,5 mm² A.W.G.:(26-22) Courant max.=9 A |
| PTN 1,25-9 | 1,9 | 9,0 | 13,8 | 4,8 | 3,4 | 1,8 | 0,75 | 1000 |
HS-101
mâchoire-1,25 |
Gamme de fils :
0,5-1,5 mm² A.W.G.(22-16) Courant max.=19A |
| PTN 1.25-10 | 10.0 | 14.8 | ||||||||
| PTN 1.25-12 | 12.0 | 16.8 | ||||||||
| PTN 1.25-13 | 13.0 | 17.8 | ||||||||
| PTN 1.25-16 | 16.0 | 20.8 | ||||||||
| PTN 1.25-18 | 18.0 | 22.8 | ||||||||
| PTN 2-9 | 1,9 | 9,0 | 13,8 | 4,8 | 4.1 | 2.3 | 0.8 | 1000 |
HS-101
mâchoire-2 |
Gamme de fils :
1.5-2.5mm² A.W.G.:(16-14) Courant max.=27A |
| PTN 2-10 | 10.0 | 14.8 | ||||||||
| PTN 2-12 | 12.0 | 16.8 | ||||||||
| PTN 2-13 | 13.0 | 17.8 | ||||||||
| PTN 2-18 | 18.0 | 22.8 | ||||||||
| PTN 3.5-12 | 2.8 | 12.0 | 18.0 | 6.0 | 5.0 | 3.0 | 1.0 | 1000 |
HS-101
mâchoire-3.5 |
Gamme de fils :
2.5-4mm² A.W.G.:(14-12) Courant max.=37A |
| PTN 5.5-13 | 2.8 | 13.0 | 19.0 | 6.0 | 5,6 | 3,4 | 1.0 | 1000 |
HS-101
mâchoire-5,5 |
Gamme de fils :
4-6mm² A.W.G.:(12-10) Courant max.=48A |
| PTN 5,5-18 | 2.8 | 18.0 | 24,0 | |||||||
| PTN 8-25 | 4.0 | 28,0 | 36,5 | 8,5 | 7,2 | 4,8 | 1,2 | 500 | HS-38 |
Gamme de fils :
6-10mm² A.W.G.:(8) Courant max.=62A |
| PTN 14-25 | 4.0 | 28,5 | 39,0 | 10,5 | 9,0 | 6.0 | 1,5 | 500 | HS-38 |
Gamme de fils :
10-16mm² A.W.G.:(6) Max.current=88A |
| PTN 22-25 | 5.0 | 28,5 | 40,5 | 12.0 | 11,5 | 8,1 | 1,7 | 250 | HS-38 |
Gamme de fils :
16-25mm² A.W.G.:(4) Max.current=115A |
| PTN 38-25 | 5.0 | 28,5 | 42,5 | 14,0 | 13,3 | 9,7 | 1,8 | 200 | HS-38 |
Gamme de fils :
35 mm² A.W.G. : (2) Courant max = 160 A |
