Cosses à broche isolées vinyle à sertissage simple
Matériau :
• Corps de la cosse : cuivre
• Placage : étain
• Isolation : vinyle/PVC
Résistance maximale à la température :75℃
Description du produit

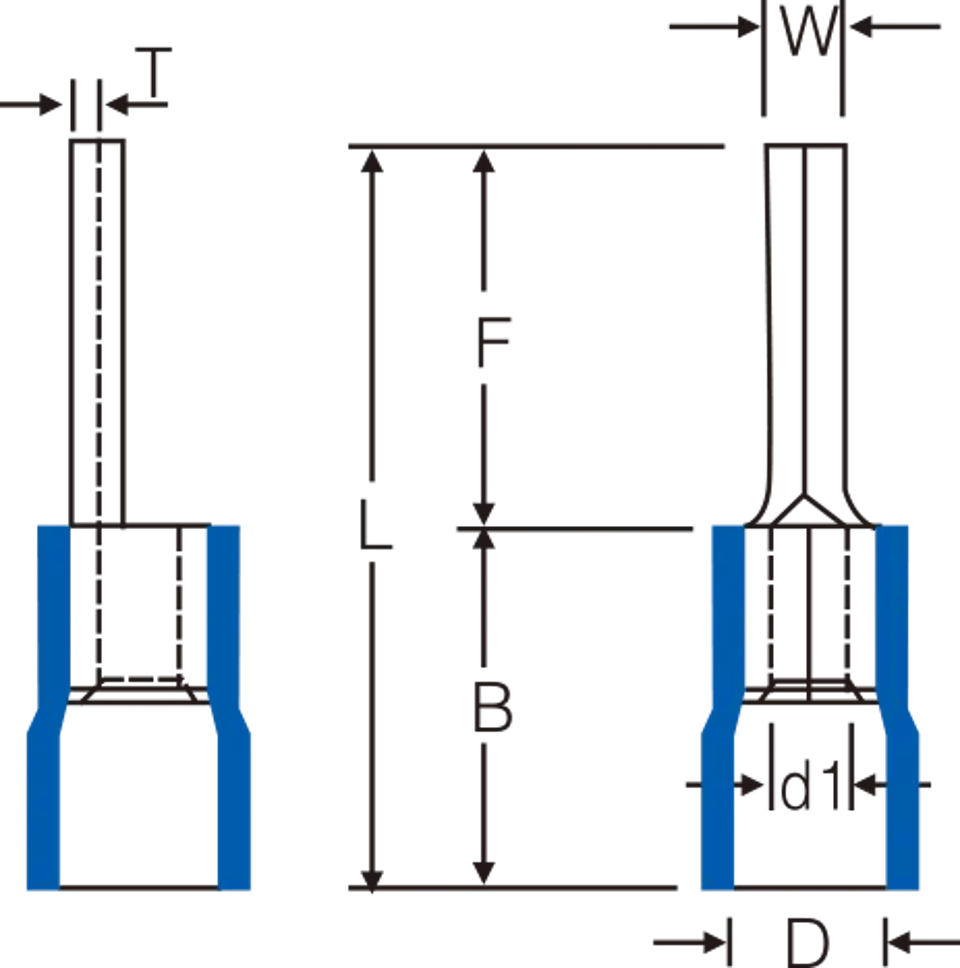

Plan coté :
Paramètre :
| Réf. article | Dimensions (mm) | Pièces/ Pack | Couleur | Outils | Explication | ||||||
| W | F | L | B | D | d1 | T | |||||
| PTV 0.5-10 | 1.4 | 10.0 | 18.0 | 8.0 | 2.2 | 1.0 | 0.5 | 1000 | Jaune | / | Section de câble : 0,2-0,5 mm² A.W.G. : (26-22) Courant max. = 9 A |
| PTV 1.25-9 | 1.9 | 9.0 | 18.8 | 10.0 | 4.2 | 1.8 | 0.75 | 1000 | Rouge | HS-30J mâchoire rouge | Section de câble : 0.5-1.5mm² A.W.G.:(22-16) Courant max.=19 A |
| PTV 1.25-10 | 10.0 | 19.8 | |||||||||
| PTV 1.25-12 | 12.0 | 21.8 | |||||||||
| PTV 1.25-13 | 13.0 | 22.8 | |||||||||
| PTV 1.25-16 | 16.0 | 25.8 | |||||||||
| PTV 1.25-18 | 18.0 | 27.8 | |||||||||
| PTV 2-9 | 1.9 | 9.0 | 18.8 | 10.0 | 4.9 | 2.3 | 0.8 | 1000 | Bleu | HS-30J mâchoire bleue | Section de câble : 1.5-2.5mm² A.W.G.:(16-14) Courant max.=27 A |
| PTV 2-10 | 10.0 | 19.8 | |||||||||
| PTV 2-12 | 12.0 | 21.8 | |||||||||
| PTV 2-13 | 13.0 | 22.8 | |||||||||
| PTV 2-18 | 18.0 | 28.0 | |||||||||
| PTV 3.5-12 | 2.8 | 12.0 | 24.5 | 12.5 | 6.2 | 3.0 | 1.0 | 500 | Noir | HS-30J mâchoire jaune | Section de câble : 2.5-4mm² A.W.G.:(14-12) Courant max.=37A |
| PTV 5.5-13 | 2.8 | 13.0 | 25.5 | 13.0 | 6.6 | 3.4 | 1.0 | 500 | Jaune | HS-30J mâchoire jaune | Section de câble : 4-6mm² A.W.G. :(12-10) Courant max.=48 A |
| PTV 5.5-18 | 2.8 | 18.0 | 30.5 | ||||||||
| PTV 10-12 | 4.3 | 12.0 | 29.5 | 15.5 | 8.0 | 4.5 | 1.1 | 250 | Rouge | / | Section de câble : 6-10 mm² A.W.G. :(8) Courant max.=62 A |
| PTV 16-13 | 5.5 | 13.0 | 38.0 | 22.0 | 10.5 | 5.8 | 1.2 | 200 | Bleu | / | Section de câble : 10-16mm² A.W.G.:(6) Courant max.=88A |
| PTV 25-15 | 6.8 | 15.0 | 43.3 | 23.3 | 13.4 | 7.7 | 1.2 | 100 | Jaune | / | Section de câble : 16-25mm² A.W.G.:(4) Courant max.=115A |
