Connecteurs de mise à la terre pour lignes de distribution 10kV

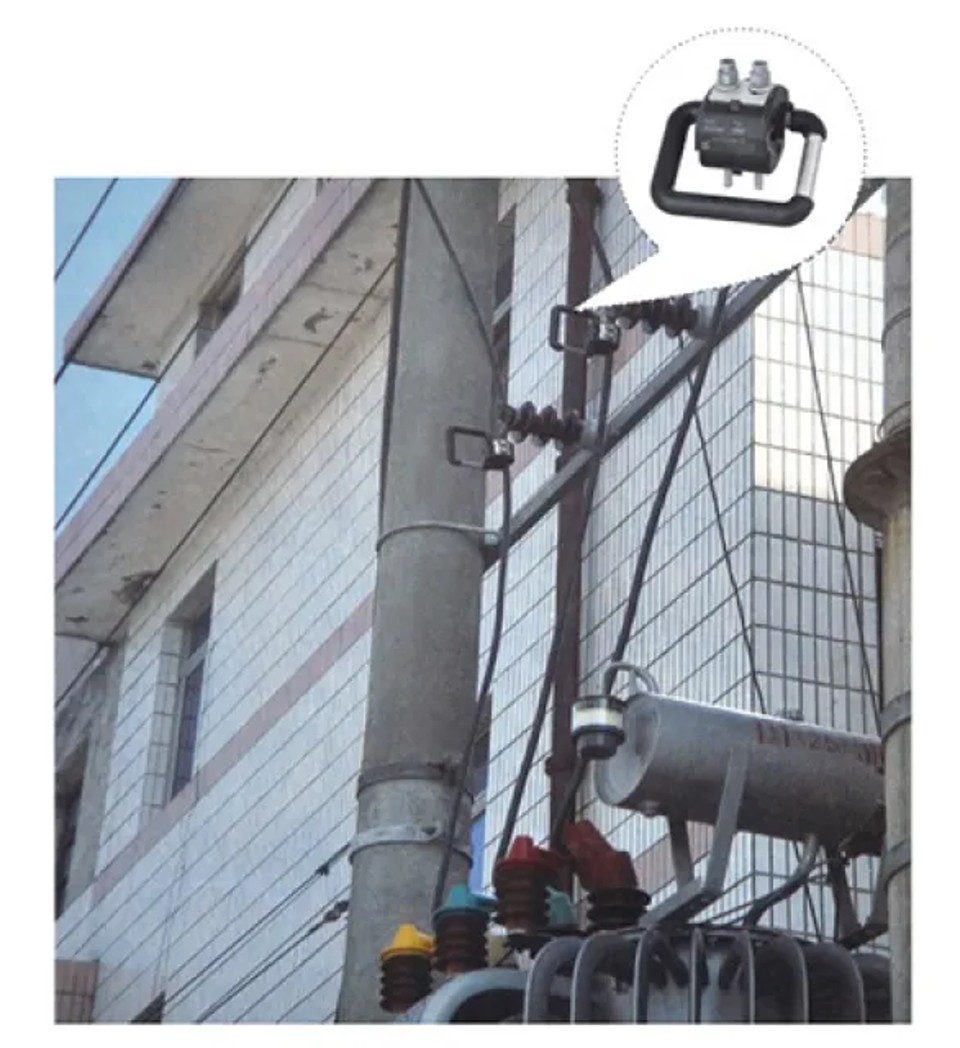

Application :

Convient à la protection de mise à la terre des lignes de distribution 10 kV.

Demander un devis

Description du produit

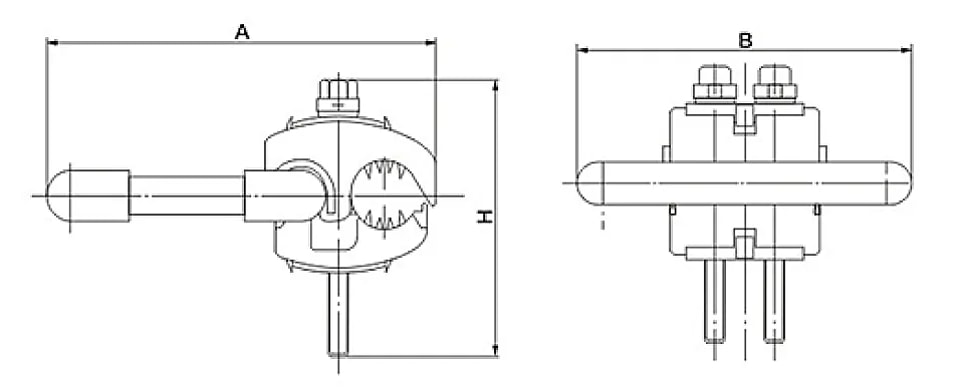

Plan coté

Paramètre

Type	Fil adapté (mm²)	Dimensions (mm)			Courant nominal (A)	Nombre de boulons (pcs)	Profondeur de perçage (mm)
Type	Fil adapté (mm²)	A	B	H	Courant nominal (A)	Nombre de boulons (pcs)	Profondeur de perçage (mm)

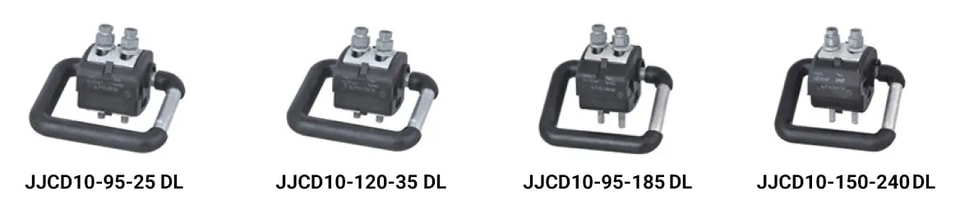

JJCD10-95-25DL	25-95	148.5	140	98	257	2	4-5
JJCD10-120-35DL	35-120	154	138	110	276	2	3-4
JJCD10-95-185DL	95-185	152	140	113	476	2	4-5
JJCD10-150-240DL	150-240	160	140	113	476	2	4-5
