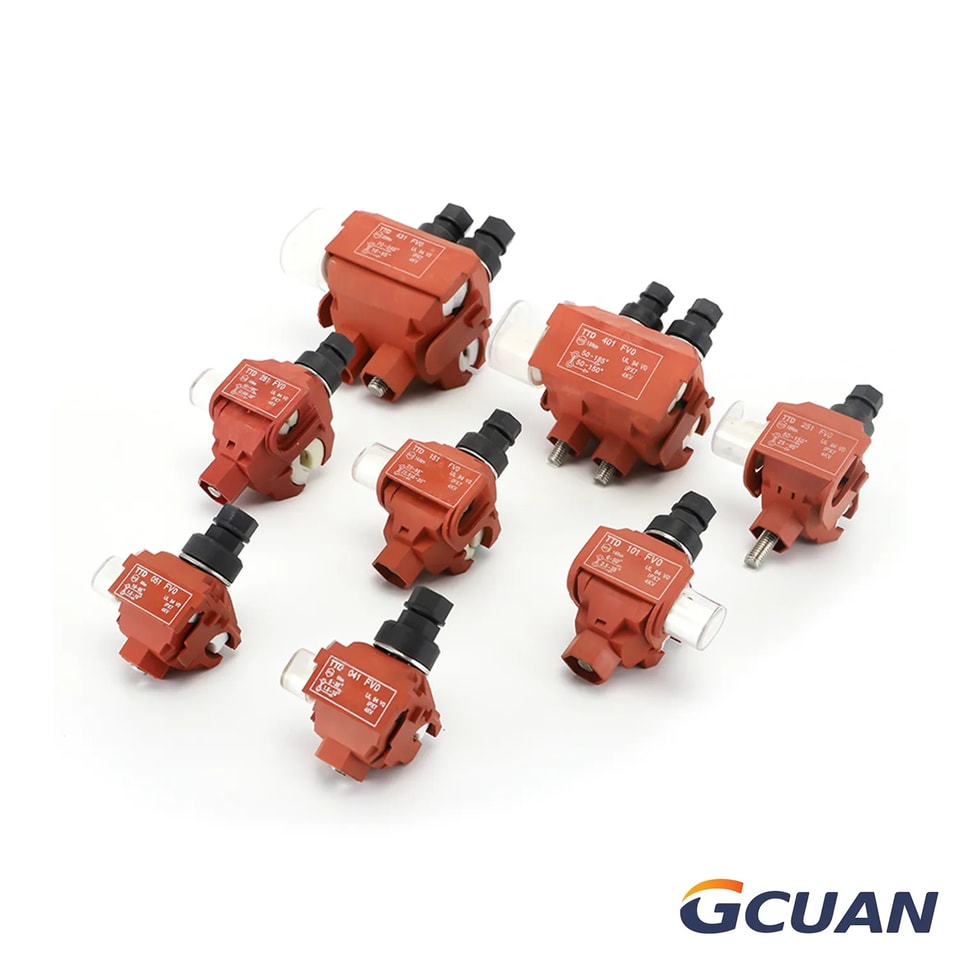

IPC ignifuge TTD

Application :

Utilisé pour les connexions de dérivation des câbles isolés dans les systèmes de distribution des bâtiments, la connexion des câbles aériens basse tension isolés, la connexion de dérivation des câbles de branchement isolés basse tension, les systèmes de distribution d’éclairage public, etc.

Demander un devis

Description du produit

Paramètre

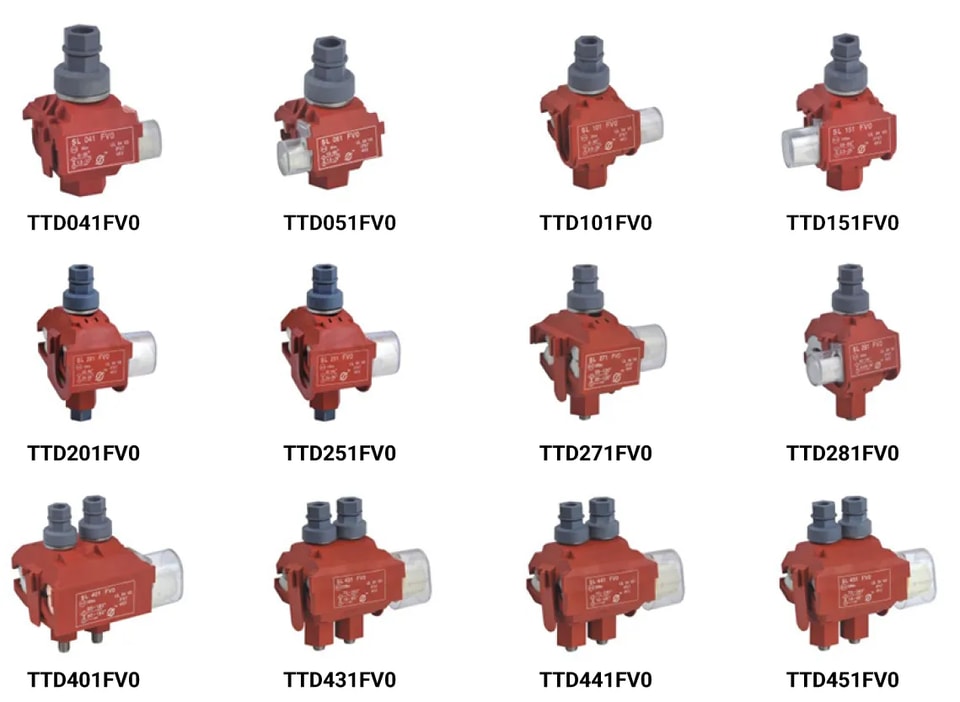

Type	Section de ligne principale (mm²)	Section de dérivation (mm²)	Courant maximal (A)	Boulon		Écrou de couple
Type	Section de ligne principale (mm²)	Section de dérivation (mm²)	Courant maximal (A)	Nombre	H (mm)	Écrou de couple
TTD041FV0	6 - 35	1.5 - 10	86	1×M8	13	F1309
TTD051FV0	16 - 95	1.5 - 10	86	1×M8	13	F1309
TTD101FV0	6 - 50	2.5(6) - 35	200	1×M8	13	F1309
TTD151FV0	25 - 95	2.5(6) - 35	200	1×M8	13	F1314
TTD201FV0	35 - 95	25 - 95	377	1×M8	13	F1318
TTD251FV0	50 - 150	25 - 95	377	1×M8	13	F1314
TTD271FV0	35 - 120	35 - 120	377	1×M8	13	F1314
TTD281FV0	50 - 185	2.5(6) - 35	200	1×M8	13	F1314
TTD301FV0	25 - 95	25 - 95	377	2×M8	13	F1314
TTD401FV0	50 - 185	50 - 150	504	2×M8	13	F1318
TTD431FV0	70 - 240	16 - 95	377	2×M10	17	F1720
TTD441FV0	95 - 240	50 - 150	504	2×M10	17	F1725
TTD451FV0	95 - 240	95 - 240	530	2×M10	17	F1725
TTD551FV0	120 - 400	95 - 240	679	2×M10	17	F1737

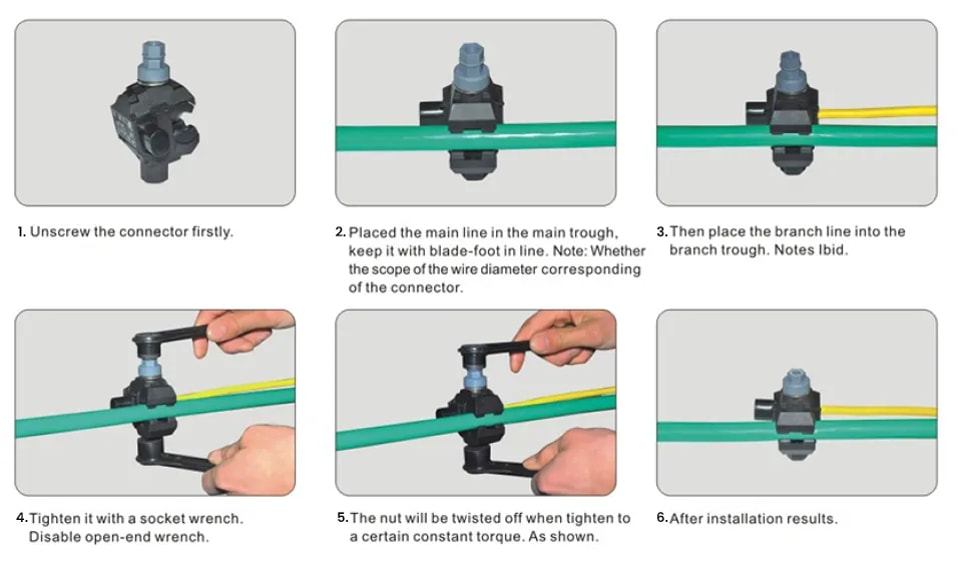

Installation
