Connecteur de mise à la terre perforant isolé JJCD1 1kV

Application :

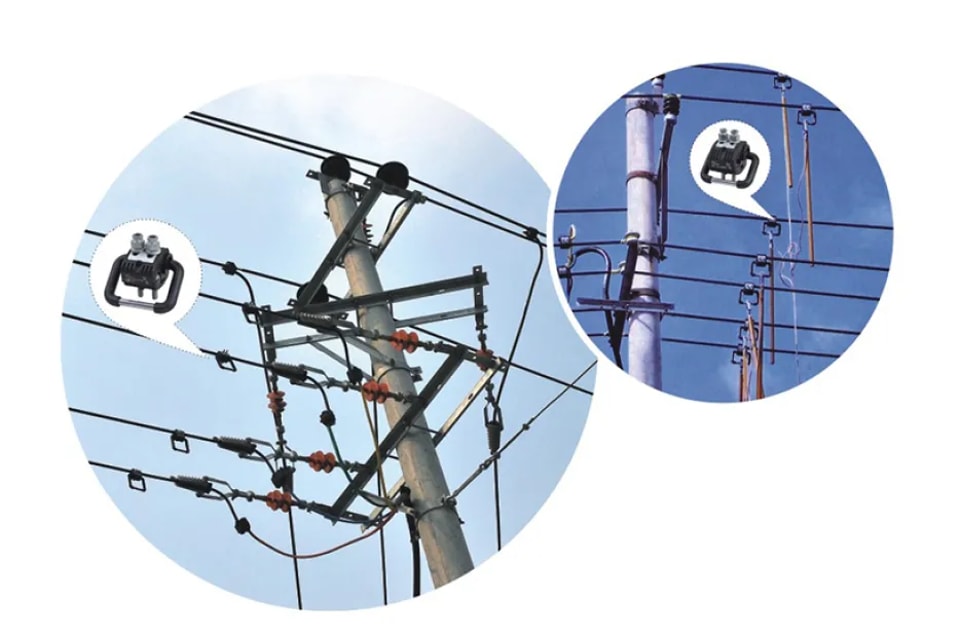

Il convient à la protection de mise à la terre des conducteurs aériens isolés 1 kV et aux contrôles électriques temporaires.

Demander un devis

Description du produit

Plan coté

Paramètre

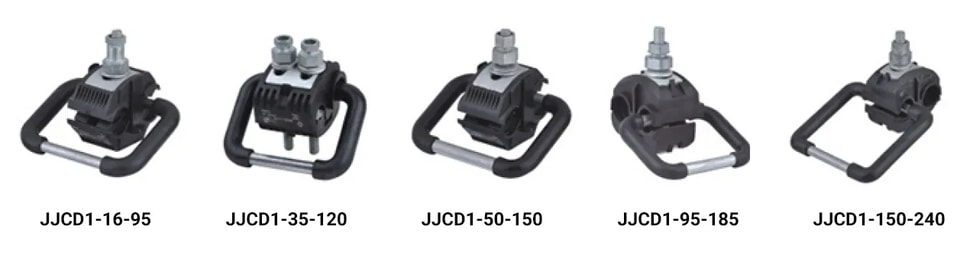

Type	Fil adapté (mm²)	Dimensions (mm)			Courant nominal (A)	Nombre de boulons (pcs)	Profondeur de perçage (mm)
Type	Fil adapté (mm²)	A	B	H	Courant nominal (A)	Nombre de boulons (pcs)	Profondeur de perçage (mm)
JJCD1-16-95	16-95	120	103	80	214	1	3-4
JJCD1-35-120	35-120	120	103	80	316	2	3-4
JJCD1-50-150	50-150	120	103	80	316	1	3-4
JJCD1-95-185	95-185	125	103	110	276	1	3-4
JJCD1-150-240	150-240	125	103	110	276	1	3-4
