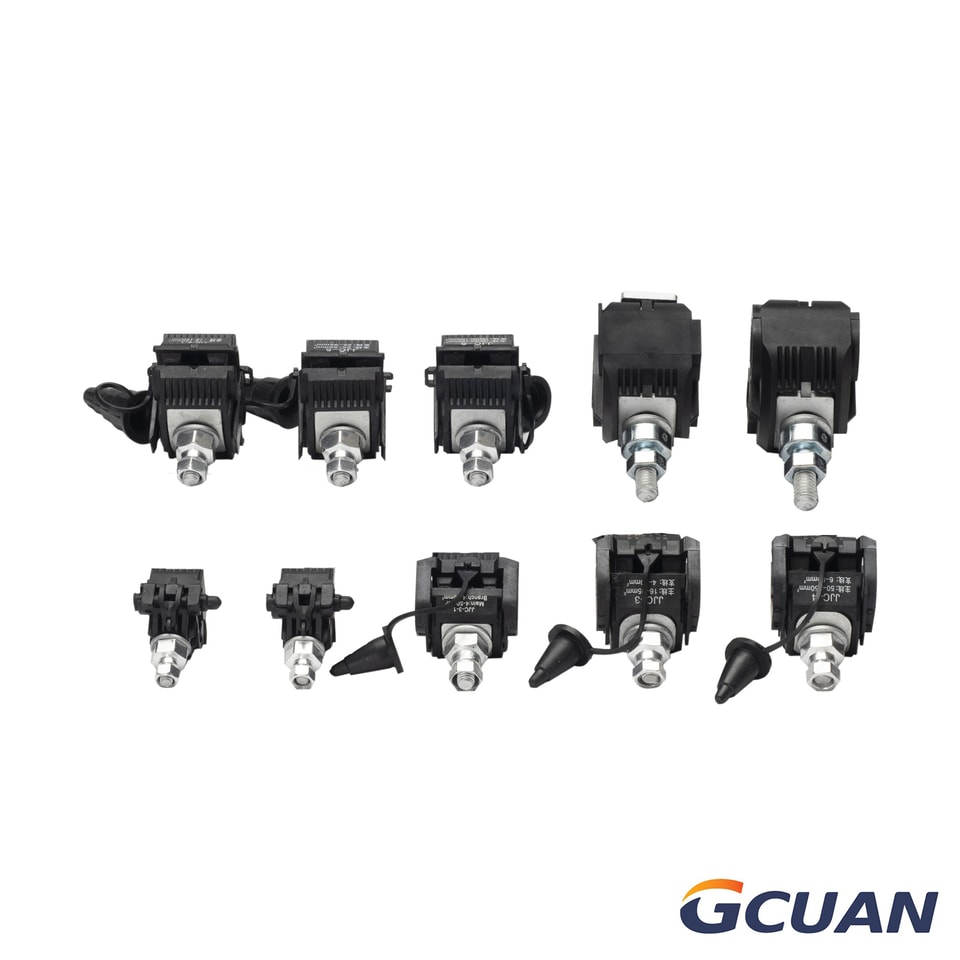

Connecteur perforant isolé JJC

Application :

Utilisés pour les câbles aériens basse tension, ces connecteurs servent à établir des connexions entre un câble nu et un câble en aluminium isolé ou un câble en cuivre isolé.

Matériau :

Le corps est moulé dans un matériau haute résistance et résistant aux intempéries.

Caractéristiques de structure :

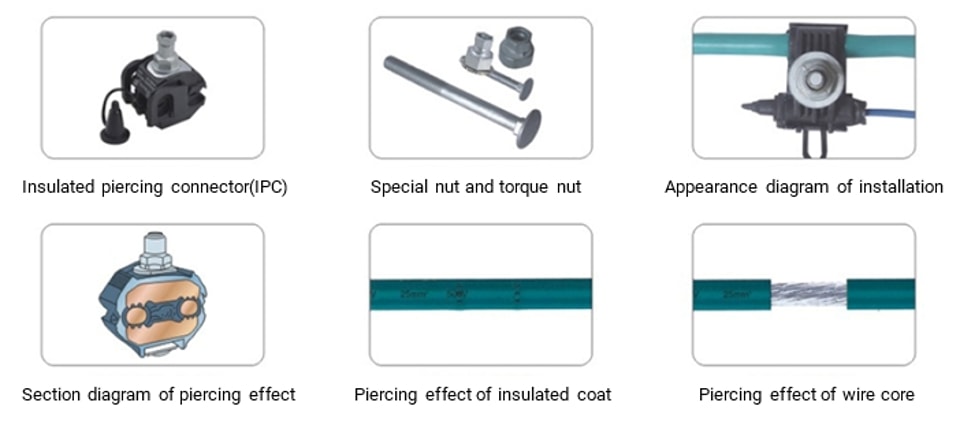

·Structure perforante, écrou de couple, pour garantir la pression de perforation et faciliter la fixation.

·Structure sous pression, protection contre la corrosion et longue durée de service.

·La résistance de contact est faible et la température du serre-câble est basse.

·Connexion à différents conducteurs de dérivation, très pratique.

·Excellentes propriétés isolantes

Demander un devis

Sélection rapide

Description du produit

Paramètre :

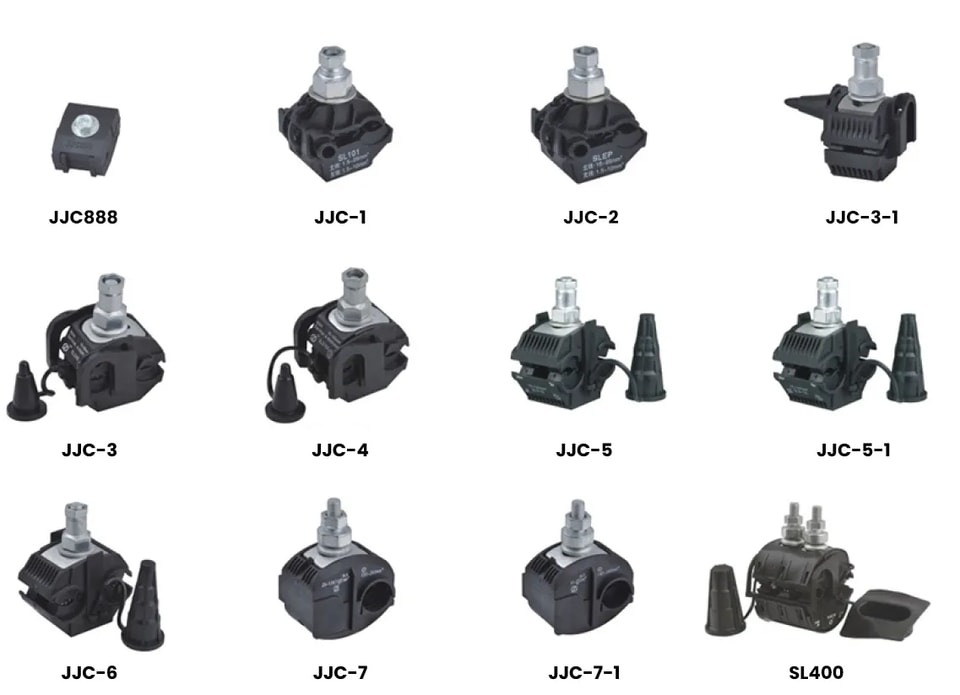

Type	Section du conducteur principal (mm²)	Section de dérivation (mm²)	Dimensions hors tout	Poids
JJC888	0.75-6	0.75-6	21×27×23	10
JJC-1	1.5-35	1.5-10	27×41×62	55
JJC-2	16-95	1.5-10	27×41×62	55
JJC-3	16-95	4-50	46×52×87	160
JJC-3-1	4-50	4-25	42×45×62	110
JJC-4	50-150	6-50	46×52×87	162
JJC-5	25-95	25-95	50×61×100	198
JJC-5-1	16-120	16-120	50×61×100	198

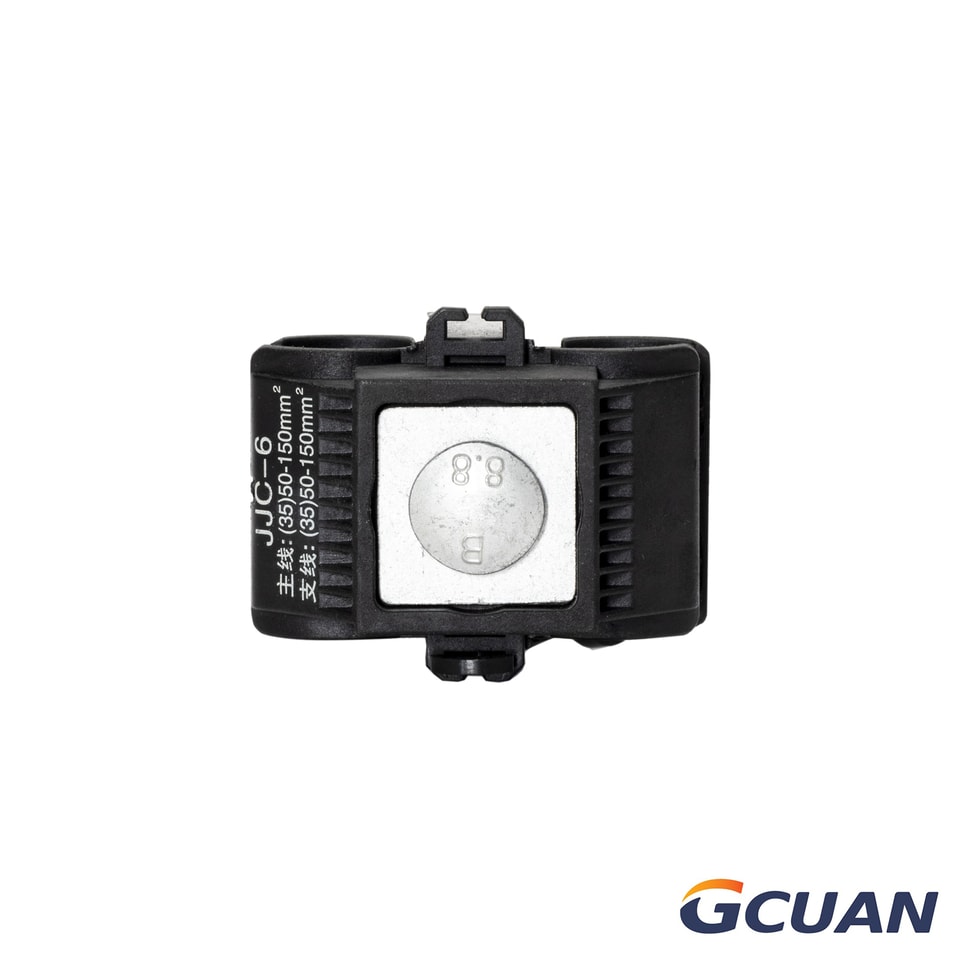

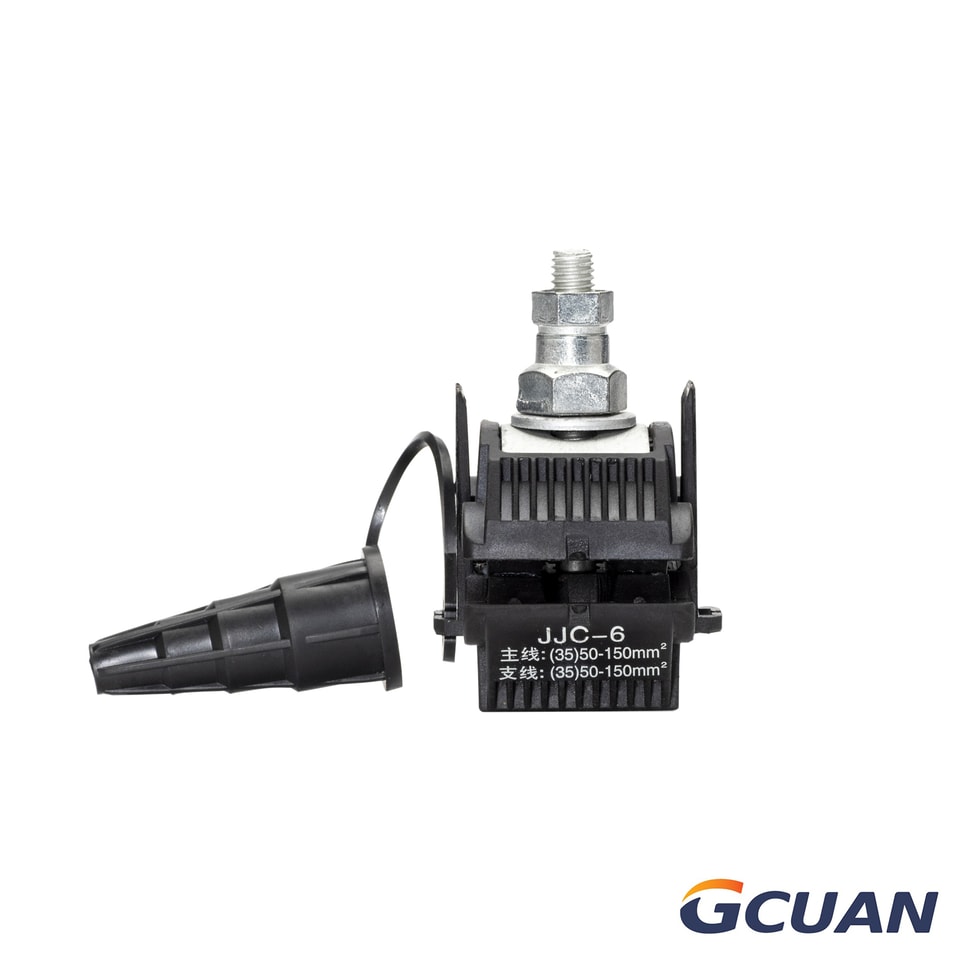

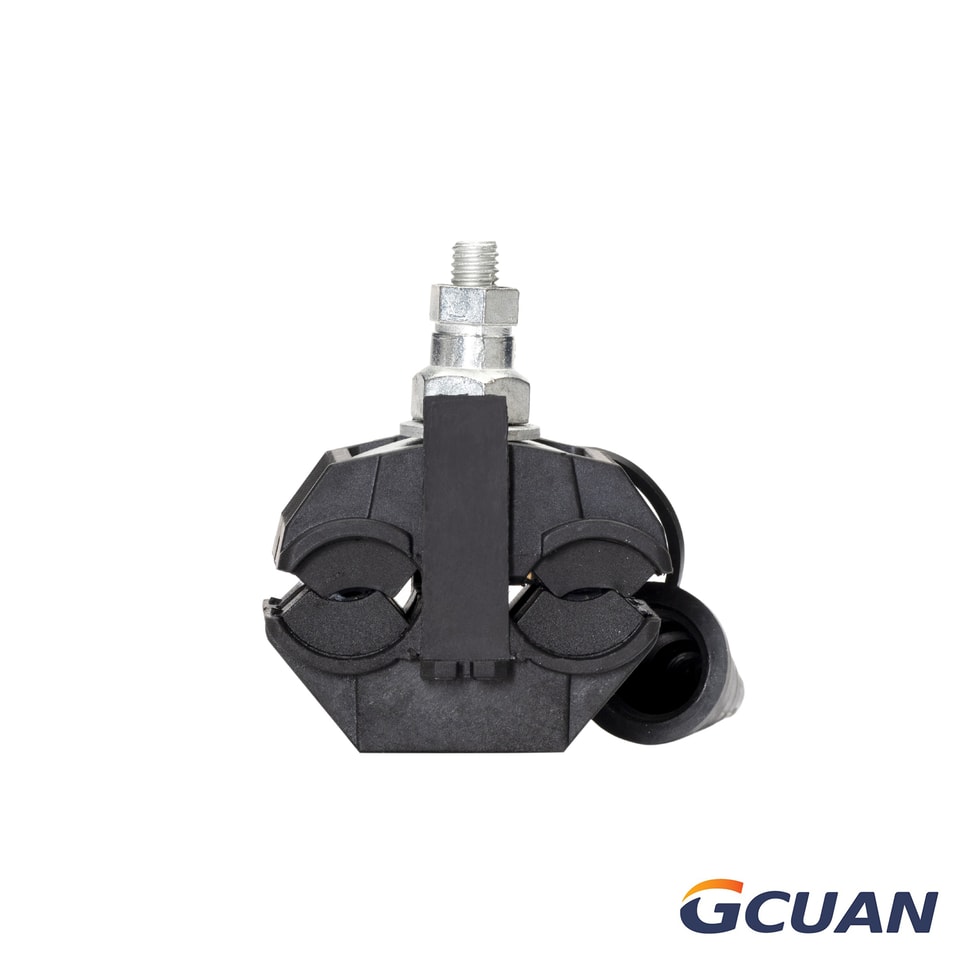

JJC-6	35-150	35-150	50×61×100	280
JJC-7	120-240	25-120	52×68×100	360
JJC-7-1	150-240	10-25	52×68×100	336
SL400	95-400	35-300	83×130×130	1050
JJC1A-150/50X	25-150	6-50	47×54×75	146
JJC1-150/50X	25-150	6-50	47×54×75	150
JJC1-150/150X	25-150	25-150	52×61×80	196
JJC1-240/70X	120-240	6-70	52×68×100	300
JJC1-240/240X	95-240	95-240	92×80×125	930
