Connecteur de mise à la terre perforant isolé JJCD10 10kV

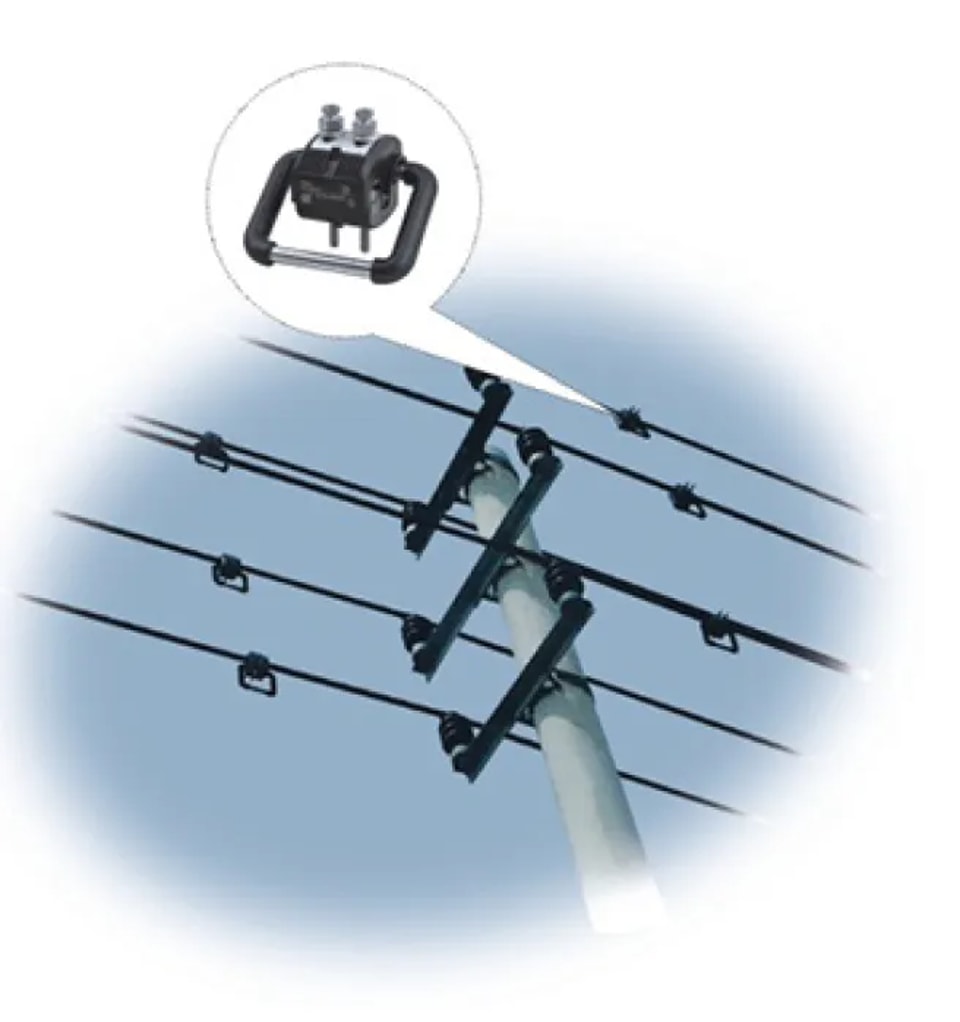

Application :

Il convient à la protection de mise à la terre des conducteurs aériens isolés 10 kV et aux contrôles électriques temporaires.

Demander un devis

Description du produit

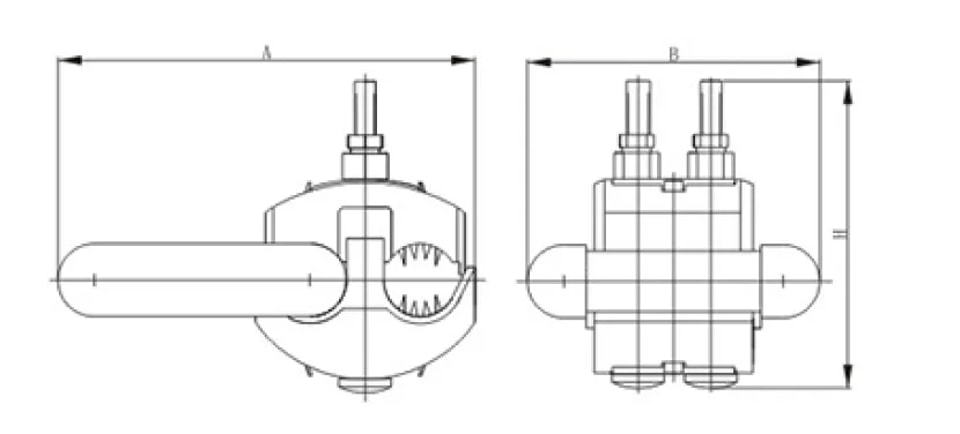

Plan coté

Paramètre

Type	Fil adapté (mm²)	Dimensions (mm)			Courant nominal (A)	Nombre de boulons (pcs)	Profondeur de perçage (mm)
Type	Fil adapté (mm²)	A	B	H	Courant nominal (A)	Nombre de boulons (pcs)	Profondeur de perçage (mm)
JJCD10-95-25	25-95	144.5	140	92.5	257	2	4-5
JJCD10-120-35	35-120	148	120	86	316	2	4-5
JJCD10-95-185	95-185	152	140	112.5	476	2	4-5
JJCD10-150-240	150-240	160	140	112.5	476	2	4-5
JJCD10-16-240	16-240	148	120	108	476	2	4-5
